User-Defined Networks (UDN) : IP Persistantes et Micro-segmentation

Avec les versions récentes d’OpenShift, une nouvelle fonctionnalité puissante est disponible : les User-Defined Networks (UDN).

Dans la section précédente, nous avons utilisé une NetworkAttachmentDefinition (NAD) pour nous connecter à un réseau d’entreprise externe (corp-network). Cela nous a permis de maintenir une adresse IP stable lors d’une migration à chaud (Live Migration), car l’IP était gérée par un DHCP externe.

Les UDN permettent également de conserver une IP unique et persistante pour nos VMs, mais avec une approche différente : ils utilisent le SDN (Software-Defined Network) d’OpenShift lui-même, au lieu de dépendre d’un réseau physique externe.

Un UDN crée un réseau L2 à plat qui s’exécute par-dessus l’overlay OpenShift. Il agit comme une "bulle réseau" dédiée pour un ensemble spécifique de VMs.

Les caractéristiques clés d’un UDN sont :

  • Isolation des flux : Par défaut, le trafic au sein d’un UDN est complètement isolé. Les ressources connectées à cet UDN ne peuvent communiquer qu’entre elles.

  • IPAM intégré : L’UDN gère son propre plan d’adressage IP (IPAM). Il distribue des adresses IP persistantes aux VMs, garantissant qu’une VM conservera la même adresse IP même après une migration ou un redémarrage.

39

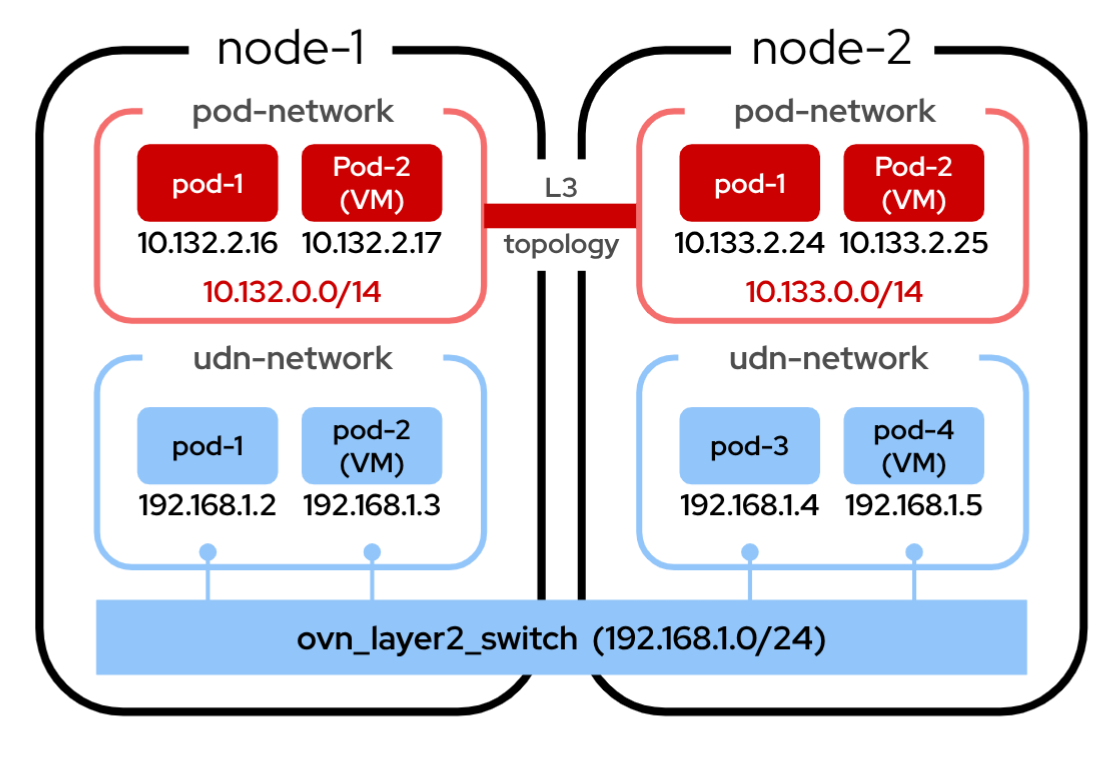

Figure 1. Illustration du Pod Network et d’un UDN sur le réseau d’OpenShift

Création d’un User-Defined Network (UDN)

La création d’un UDN ne se fait pas via une NetworkAttachmentDefinition (NAD), mais via la creation d’un objet UserDefinedNetwork qui définit le réseau L2 lui-même.

Pour cet exercice, un namespace lié à un UDN a été créé pour chaque participant. Observons maintenant les caractéristique de votre UDN.

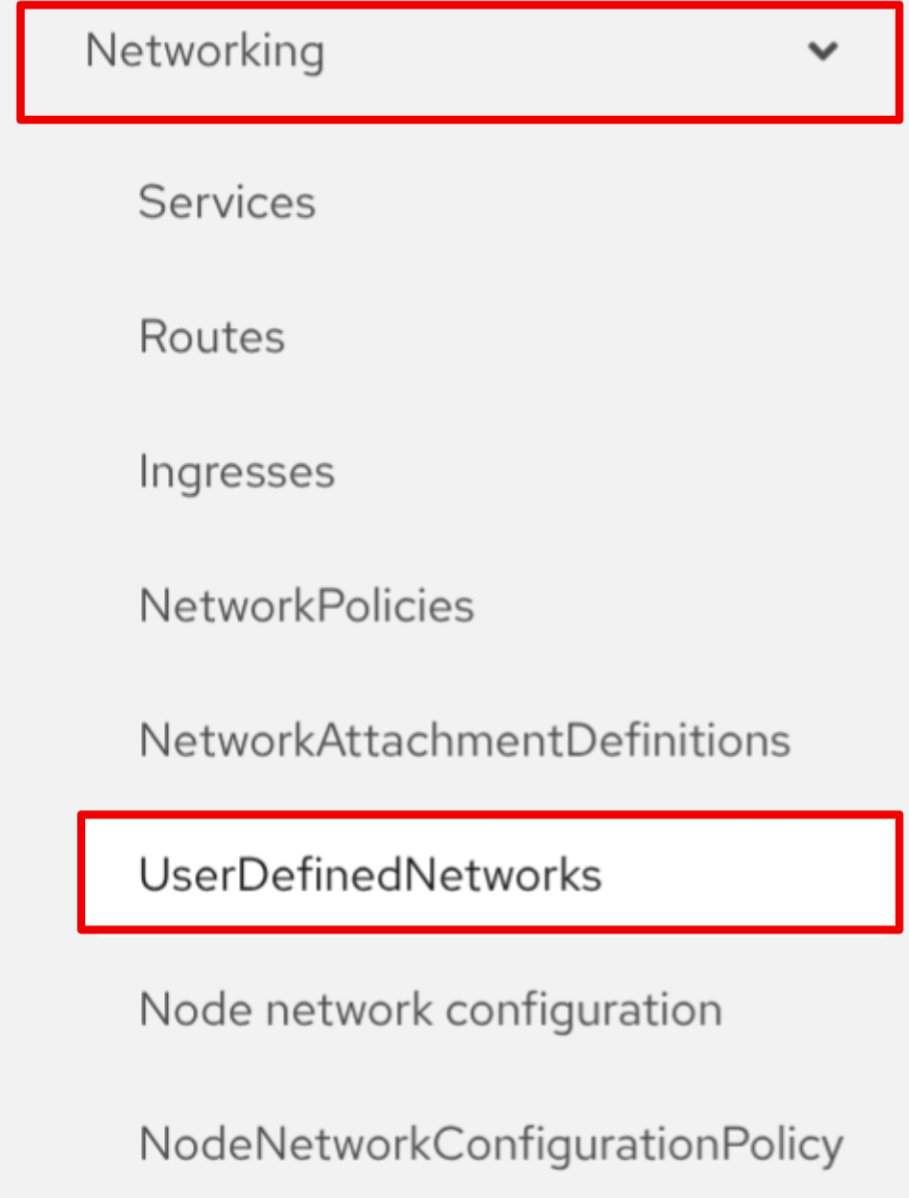

  1. Dans le menu de navigation de gauche, cliquez sur Networking → UserDefinedNetworks

    40

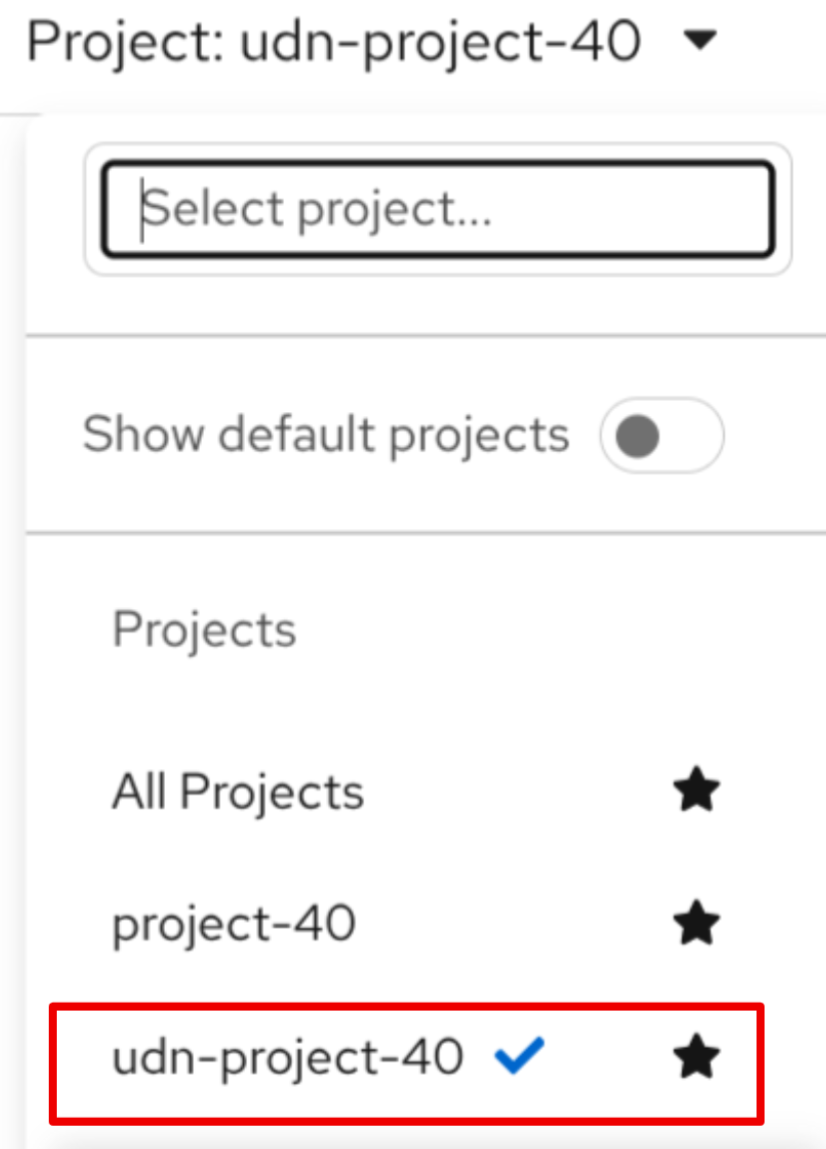

  2. Dans la liste déroulante Project en haut, sélectionnez le projext udn-project-X

    41

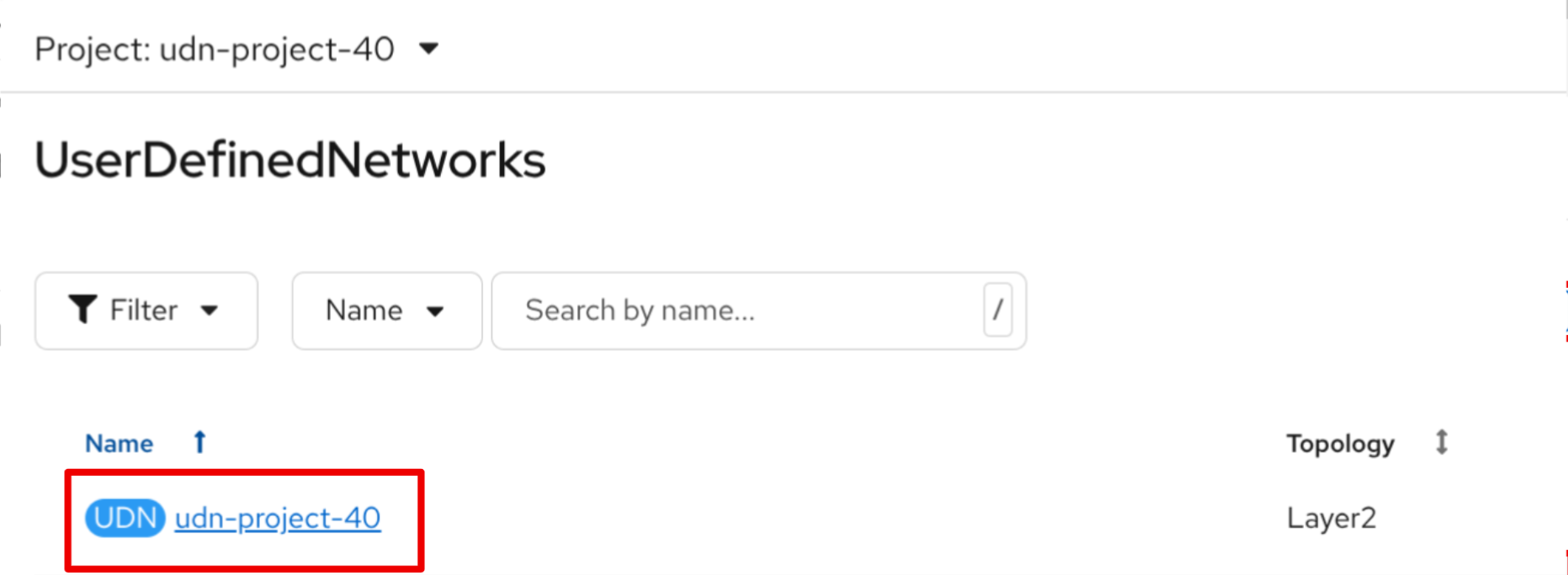

  3. Cliquez sur l’UDN correspondant à votre user-project-X afin d’en examiner les caractéristiques

    42

  4. Examinon maintenant notre UDN

    43

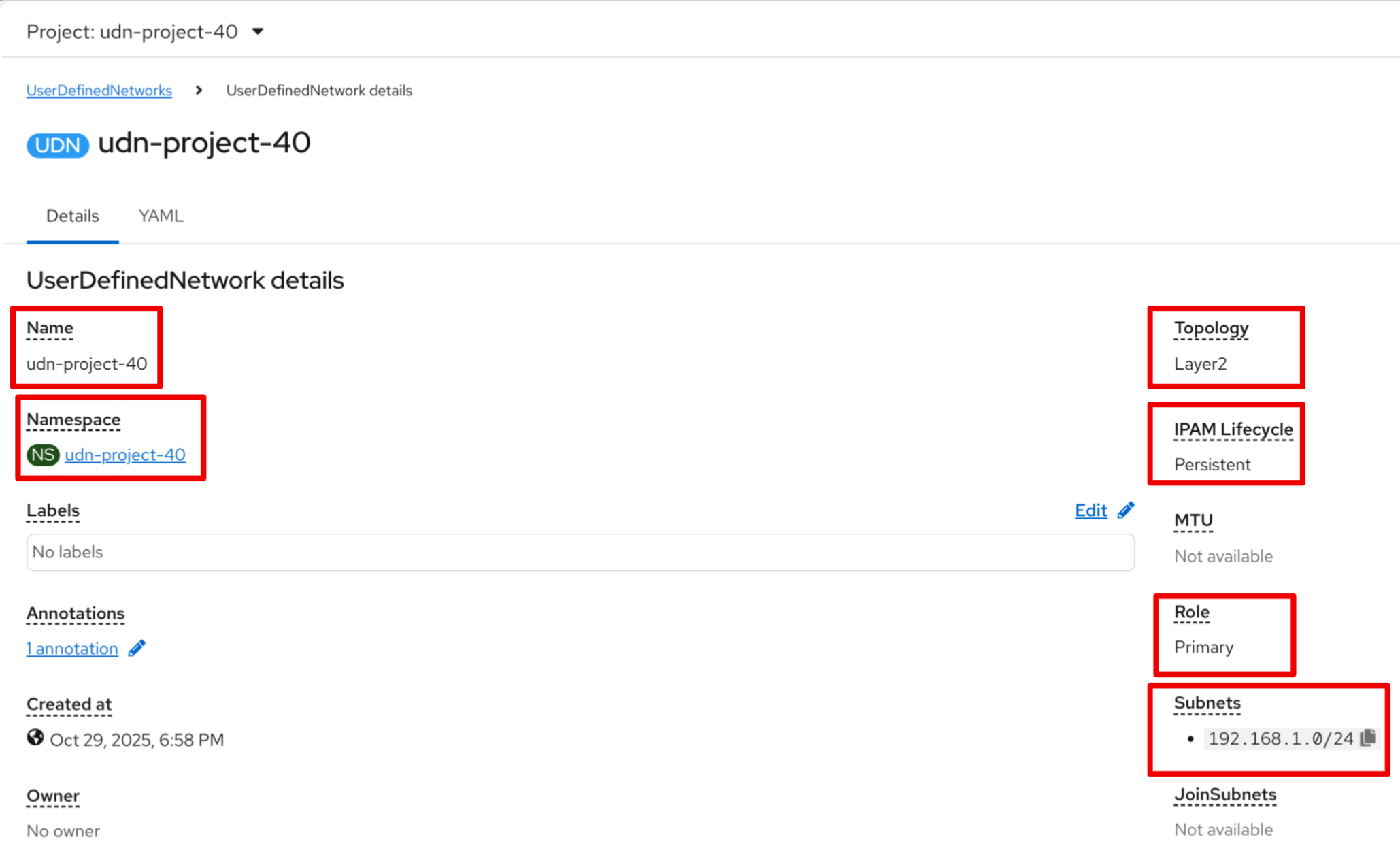

  5. Nous pouvons notamment observer :

    • Le nom de l’UDN

    • Le Namespace où l’UDN va être l’utilisé

    • La topologie définit : L2 à plat (un simple switch)

    • L’indication que ce réseau est conçu pour être un réseau "primaire" (il vient donc remplacer le Pod Network)

    • L’utilisation de l’IMPAM, qui garantit que les adresses IP des VMs seront persistantes ---

Création de VMs sur l’UDN

Créons maintenant deux VMs, vm-web et vm-db, et attachons-les à cet UDN. Nous leur ajoutons également des labels (app=web et app=db) que nous utiliserons plus tard pour les Network Policies.

  1. Dans le menu de navigation de gauche, basculez vers la perspective Virtualization.

  2. Cliquez sur Virtualization → VirtualMachines.

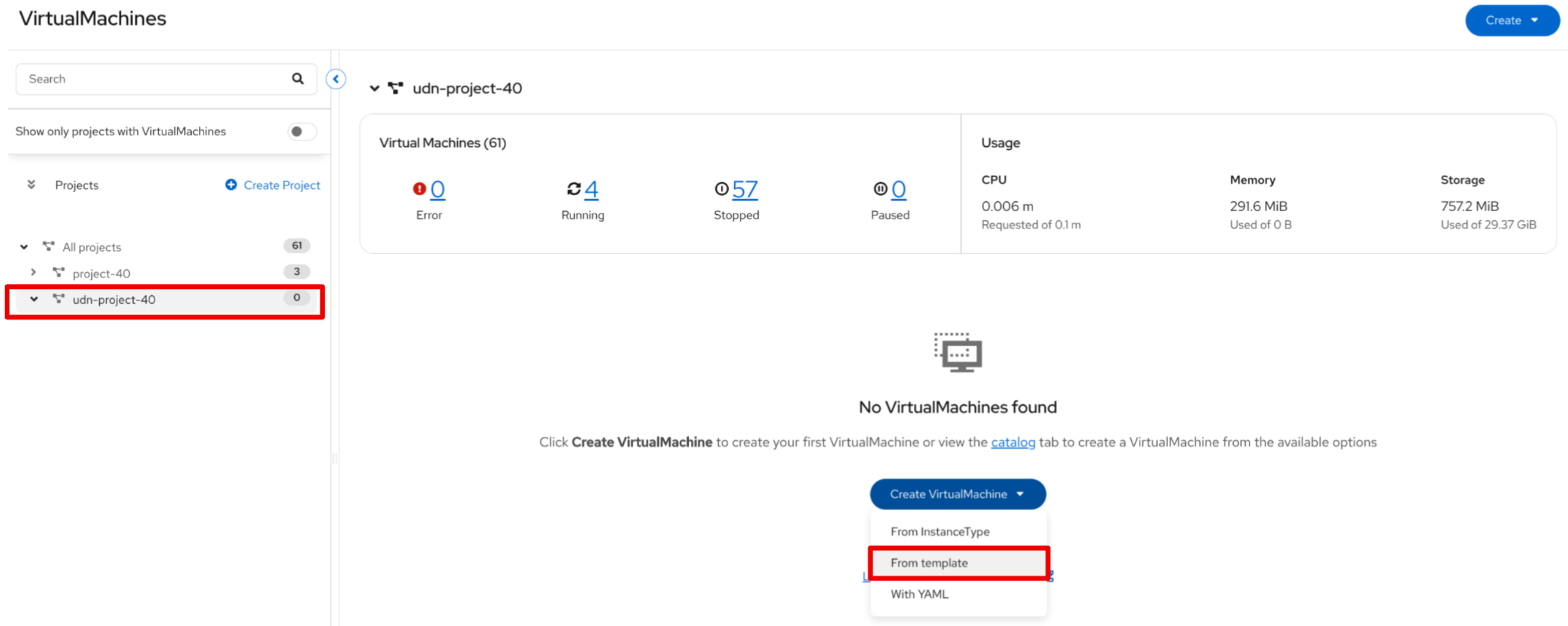

  3. Assurez-vous d’être dans le projet udn-projet-X et cliquez sur Create → From Template

    44

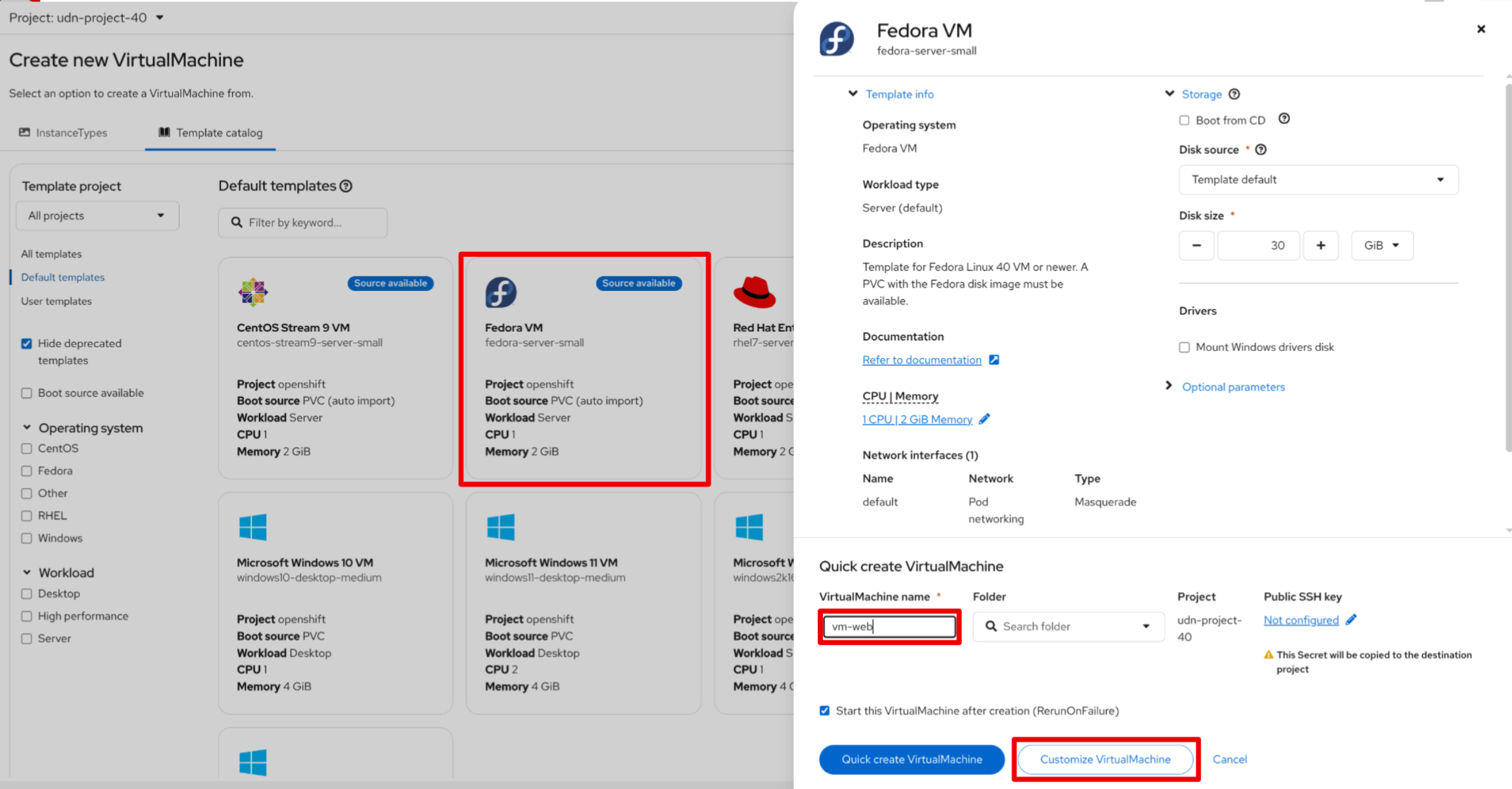

  4. Cliquez sur la tuile Fedora VM et attribuez le nom Name: vm-web. Cliquez ensuite sur Customise Machine:

    45

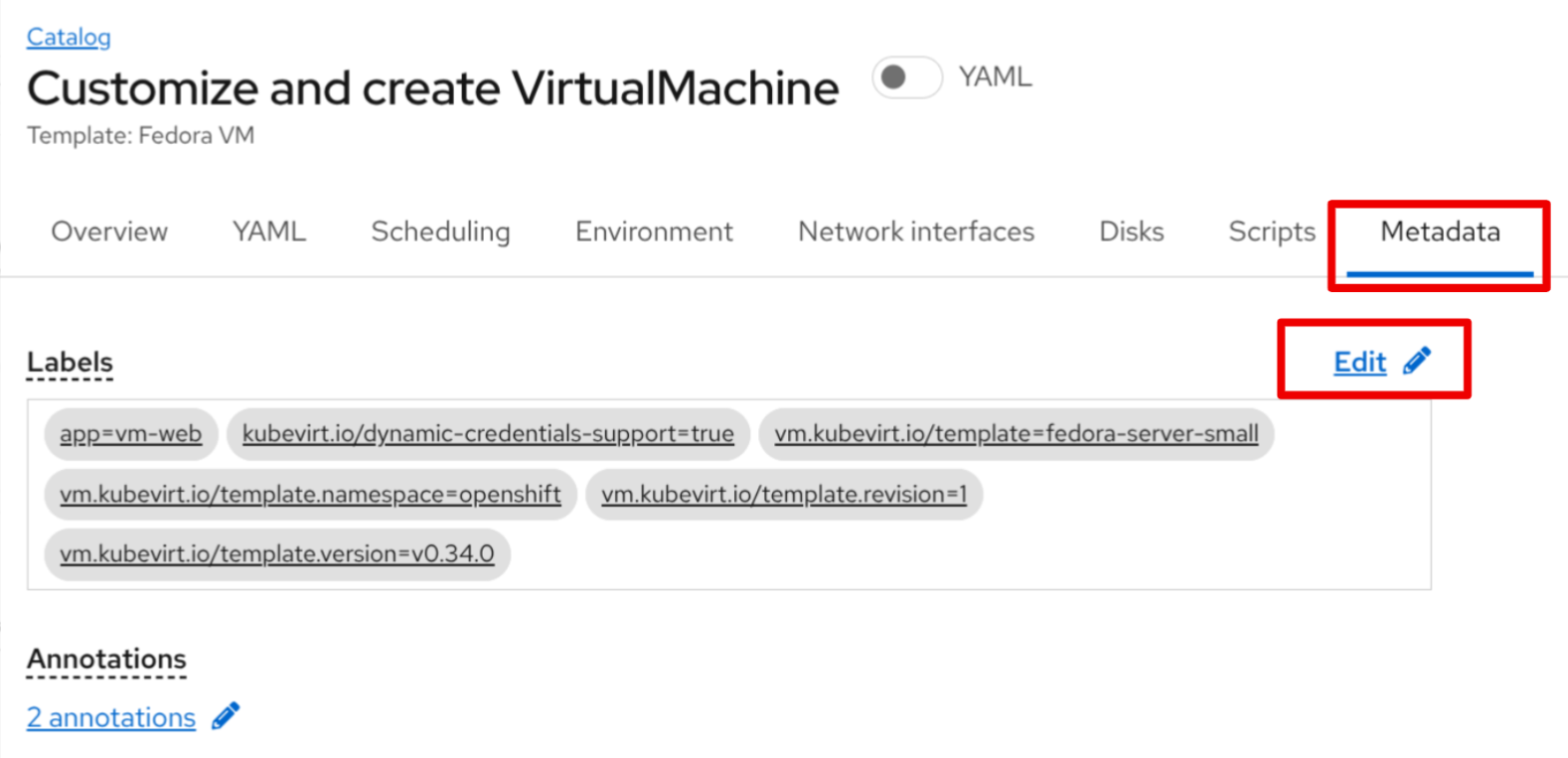

  5. Sélectionnez l’onglet MetaData

    46

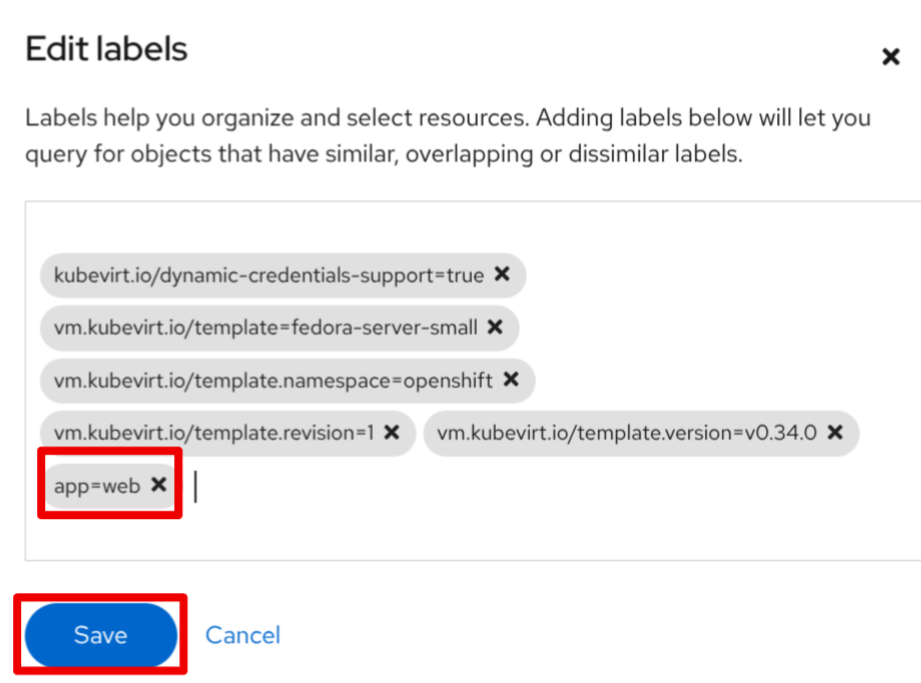

  6. Et ajoutez le label app=web puis lancez la création de la machine

    47

  7. Répétez ce processus pour une seconde VM nommée vm-db, en utilisant le label app=db

Vérification de la Persistance d’IP (Live Migration)

Nous avons désomait deux VMs dans notre namespace udn-project-X, vm-web et vm-db, que nous allons utilisez pour verifier la persistance des IP sur un UDN puis pour tester les Network Policies. Démarrons par la vérifions de la persistance des IP.

  1. Dans la liste Virtualization → VirtualMachines, localisez votre VM vm-db

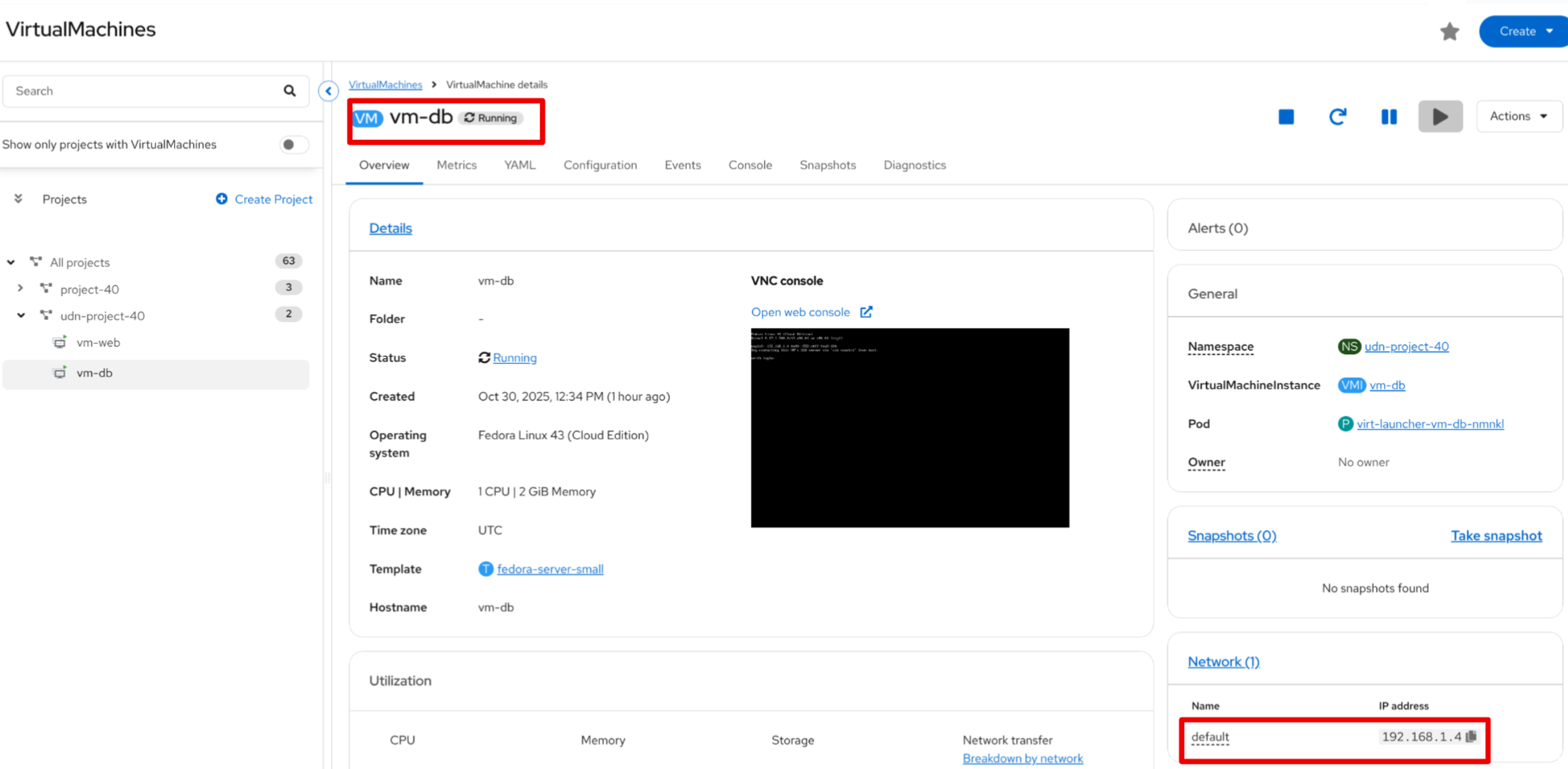

  2. Notez l’addresses IP affichée dans la partie Network de l’Overview. C’est une IP qui à été dédiée a cette machine par l’IPAM de notre UDN.

    48

Lancer la Migration à Chaud

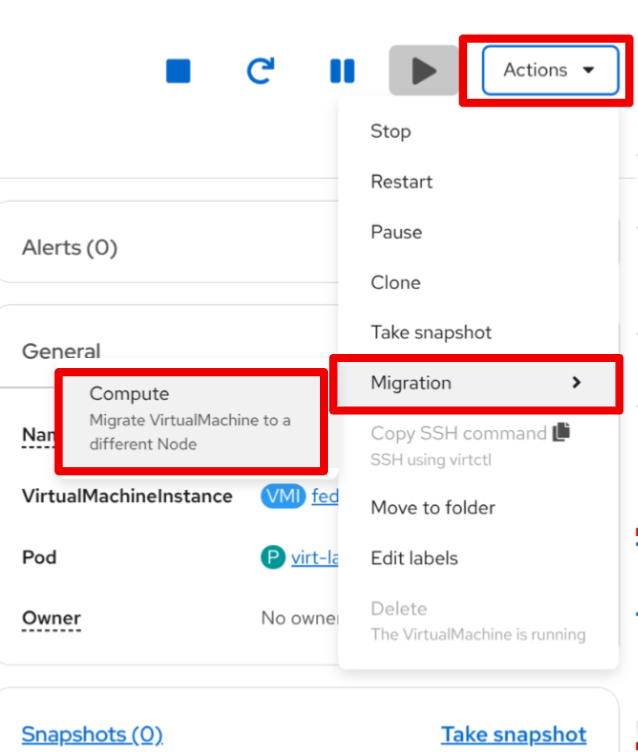

  1. Cliquez sur le menu action en haut à droite et sélectionnez Migration → Compute.

    49

  2. Observez le statut de la VM. Il passera à Migrating, puis reviendra à Running. Cela peut prendre une minute.

Vérifier l’état post-migration

  1. Une fois la VM revenue à l’état Running, vérifiez à nouveau l’addresse IP affichée dans la partie Network de l’Overview.

  2. L’adresse IP de la VM n’a pas changé. C’est IP est lié à cette VM et ne chagera pas malgré les lives migrations ou les redémarrages.

    48

    Vous constaterez que l’adresse IP est exactement la même. L’UDN garantit la persistance de l’IP, ce qui est essentiel pour les services de base de données ou les applications qui dépendent d’IP stables.

Micro-segmentation avec les NetworkPolicies

Maintenant, sécurisons nos VMs. Notre objectif : . Bloquer tout le trafic entrant vers vm-db par défaut . Autoriser uniquement vm-web à se connecter à vm-db sur le port 3306 (MySQL). . Bloquer tous les autres flux (comme SSH ou ICMP/ping) depuis vm-web

Nous faisons cela en utilisant des ressources NetworkPolicy standard de Kubernetes

Il est crucial de comprendre que les Network Policies ne sont pas spécifiques aux UDN.

Ce sont des ressources Kubernetes standard qui peuvent être utilisées pour contrôler les flux sur n’importe quel réseau géré par OpenShift, y compris :

  1. Le SDN OpenShift par défaut (le Pod Network).

  2. Les bridges OVS créés par une NodeNetworkConfigurationPolicy (NNCP)

  3. Et, bien sûr, les UDN que nous nous apprêtons à créer.

  1. Dans le menu de gauche, cliquez sur Networking → NetworkPolicies

  2. Assurez-vous d’être dans le bon projet (udn-project-X)

  3. Cliquez sur Create Network Policy

  4. Politique 1 : Deny All

    Créez une politique qui sélectionne vm-db et refuse tout le trafic entrant (ingress).

    apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: db-deny-all
spec:
  podSelector: (1)
    matchLabels:
      app: db
  policyTypes:
    - Ingress
  ingress: [] (2)
    1 podSelector fonctionne car la VM est gérée par un pod virt-launcher qui porte nos labels.
    2 Une liste ingress vide signifie "ne rien autoriser".

  5. Politique 2 : Autoriser le flux Web vers BDD

    Créez une seconde politique qui autorise le trafic depuis vm-web vers vm-db uniquement sur le port TCP 3306.

    apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-web-to-db
spec:
  podSelector:
    matchLabels:
      app: db (1)
  policyTypes:
    - Ingress
  ingress:
    - from:
        - podSelector:
            matchLabels:
              app: web (2)
      ports:
        - protocol: TCP
          port: 3306 (3)
    1 Cette politique s’applique à vm-db.
    2 Elle autorise le trafic provenant de vm-web.
    3 Elle autorise le trafic uniquement sur le port TCP 3306.

Vérification des Flux Réseau

Testons nos règles. Nous allons nous connecter à vm-web et essayer d’atteindre vm-db (ex: 192.168.200.12).

  1. Ouvrez la console de vm-web.

  2. Test 1 : Flux non autorisé (ex: PING ou SSH)

    Essayez de pinger vm-db.

    $ ping 192.168.200.12
PING 192.168.200.12 (192.168.200.12) 56(84) bytes of data.
...
--- 192.168.200.12 ping statistics ---
4 packets transmitted, 0 received, 100% packet loss, time 3068ms

    Résultat : Échec. Le trafic ICMP n’est pas autorisé par notre politique. Tenter un ssh user@192.168.200.12 échouerait également.

  3. Test 2 : Flux autorisé (TCP/3306)

    Utilisons un outil comme telnet ou nc (netcat) pour tester le port 3306.

    $ nc -v -z -w 3 192.168.200.12 3306
Connection to 192.168.200.12 3306 port [tcp/mysql] succeeded!

    Résultat : Succès. La connexion est établie car elle correspond parfaitement à notre NetworkPolicy allow-web-to-db.

Vous avez maintenant mis en place une micro-segmentation granulaire entre vos VMs, en plus de leur fournir des adresses IP persistantes gérées par le cluster, le tout grâce aux UDN.
