Gestion des VM sur OpenShift Virtualization

Dans cette première partie, nous allons prendre en main la plateforme en créant une VM Linux et en effectuant nos premières actions d’administration.

Passer en vue Virtualization

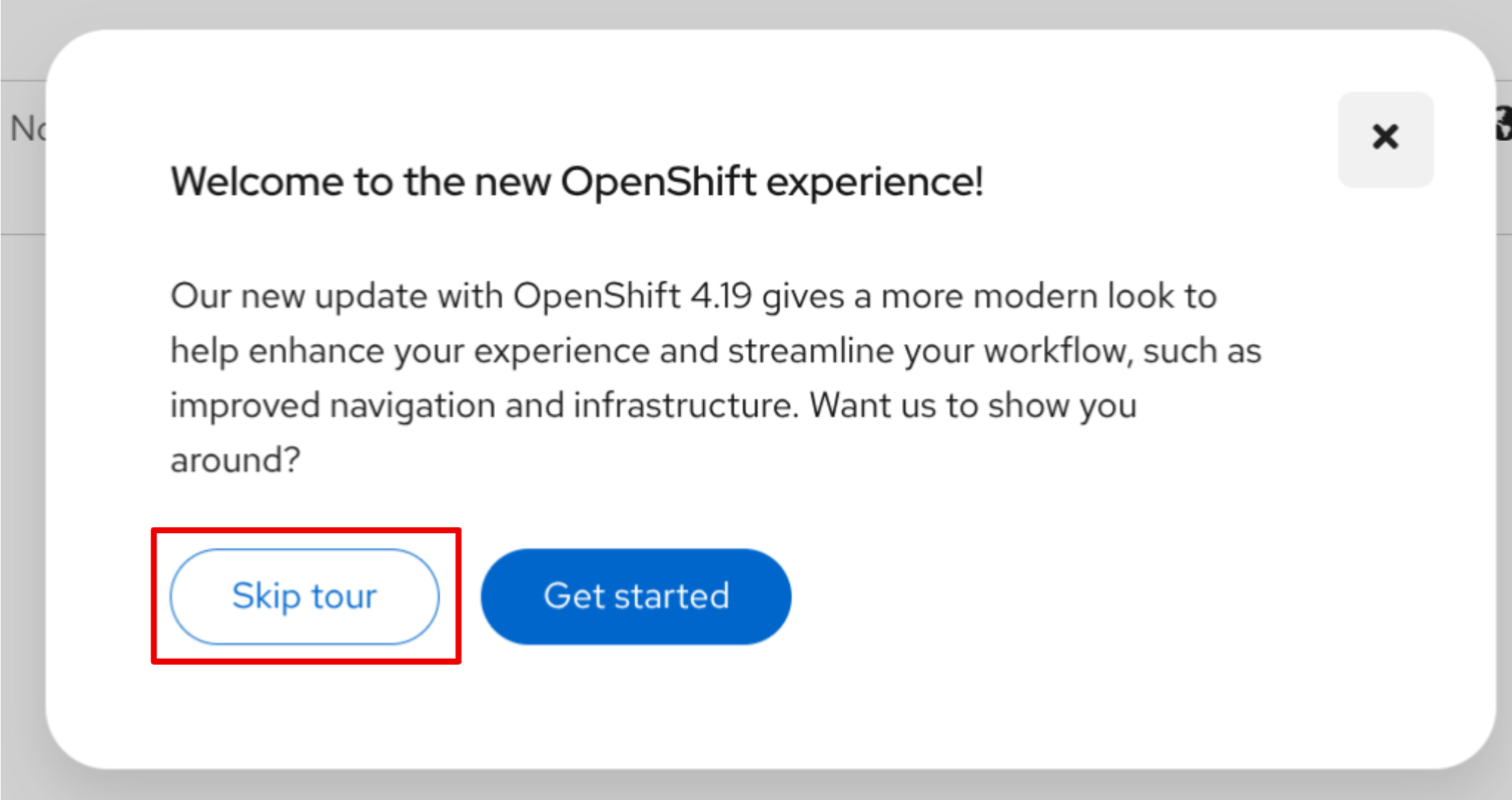

Lors de votre première connexion, vous serez placé dans la vue Administrator avec une fenêtre d’introduction. Cliquez sur le bouton Skip tour pour fermer la fenêtre.

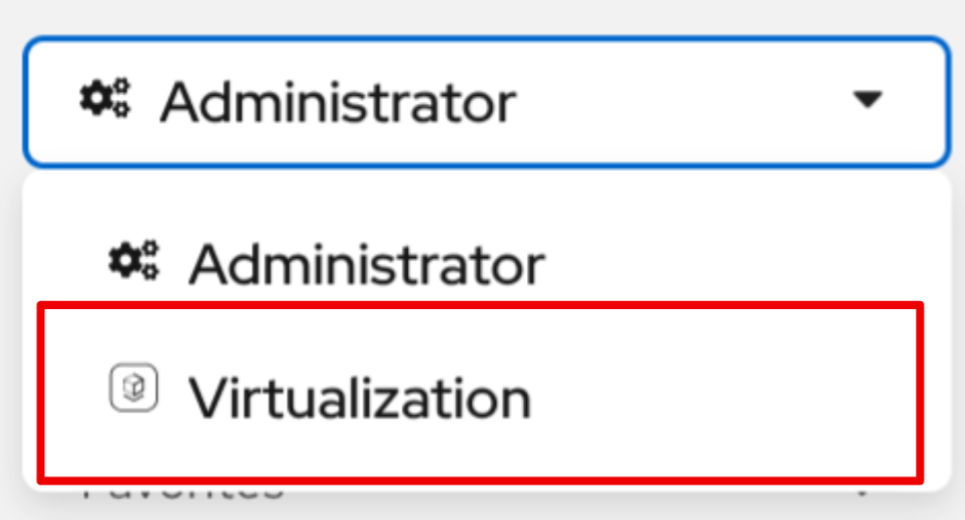

Maintenant, cliquez sur Administrator dans le coin supérieur gauche et passez à la vue Virtualization.

Séléctionner un nouveau Project

Avant de créer une VM, nous devons séléctionner un project. Les machines virtuelles sont déployées dans un project spécifique où, par défaut, les utilisateurs sans permission sur le projet ne peuvent pas y accéder, les gérer ou les contrôler. Les administrateurs peuvent accéder à tous les projects, et donc voir toutes les machines virtuelles, cependant les utilisateurs réguliers doivent recevoir l’accès aux projects selon leurs besoins.

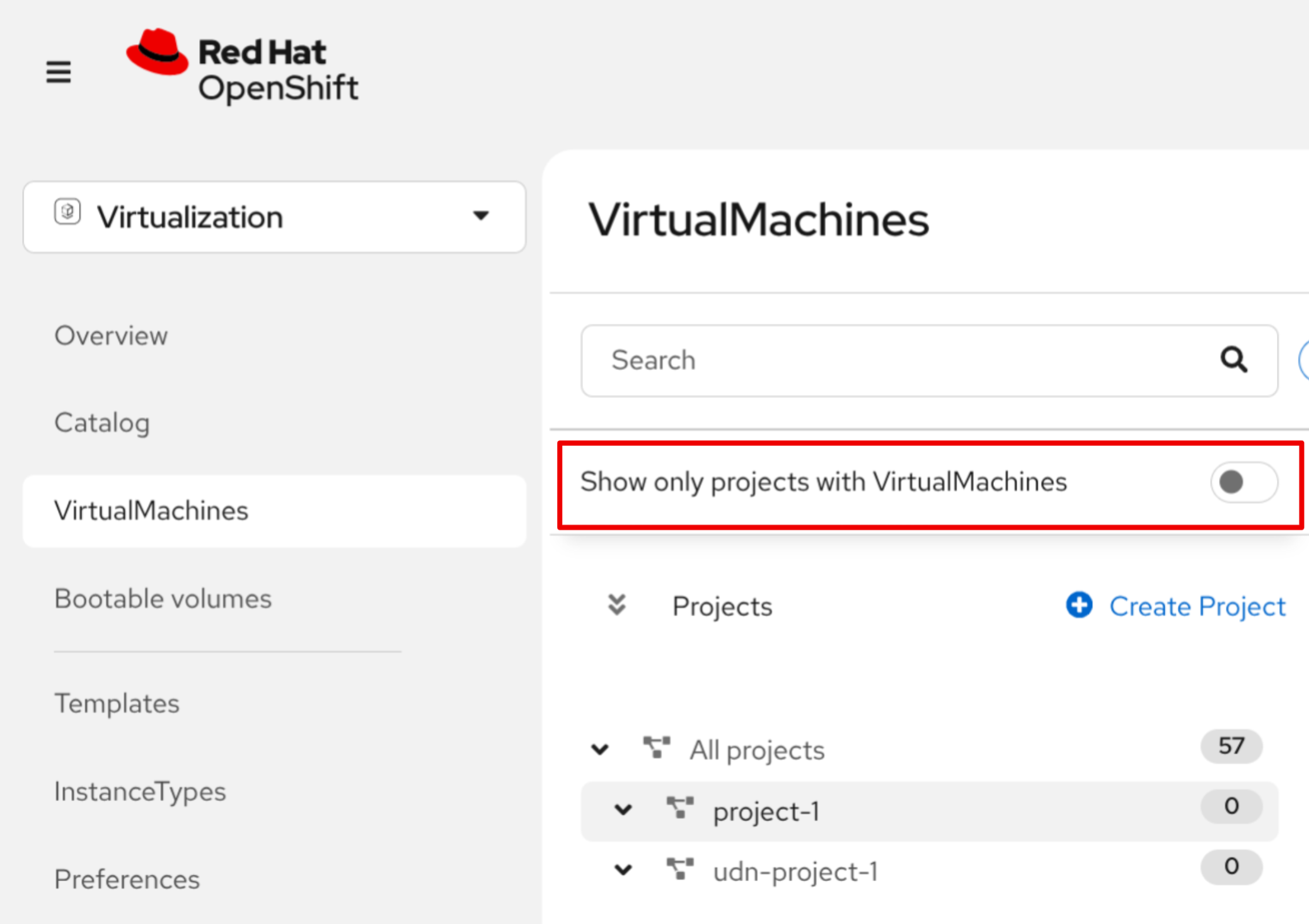

Cliquez sur Show only projects with VirtualMachines en haut à droite de la console.

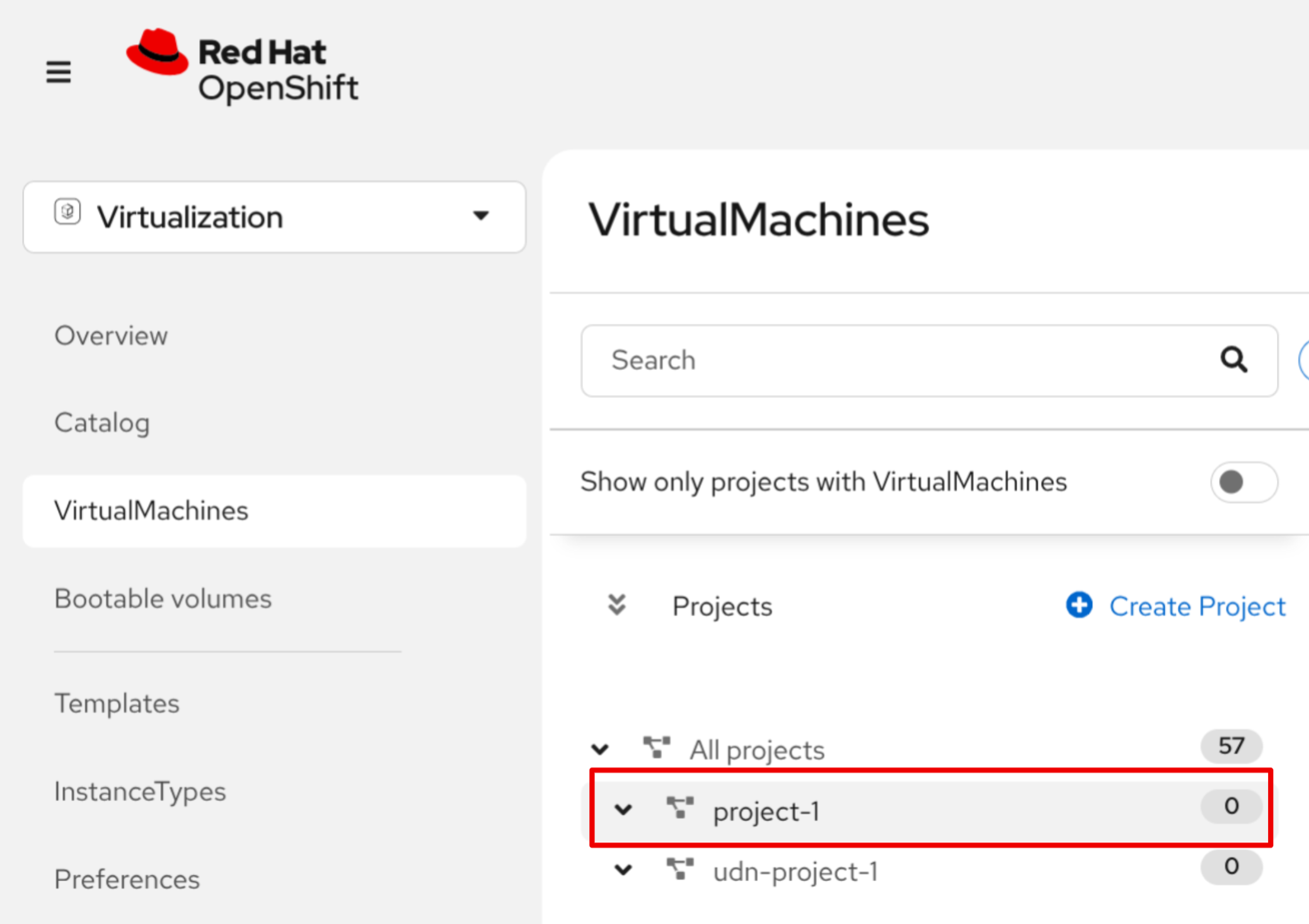

Dans le champ Projects, Séléctionnez projet-X, en remplaçant le X avec votre numéro d’utilisateur. Ce projet vous est dédié durant le Lab.

Créer une VM Linux

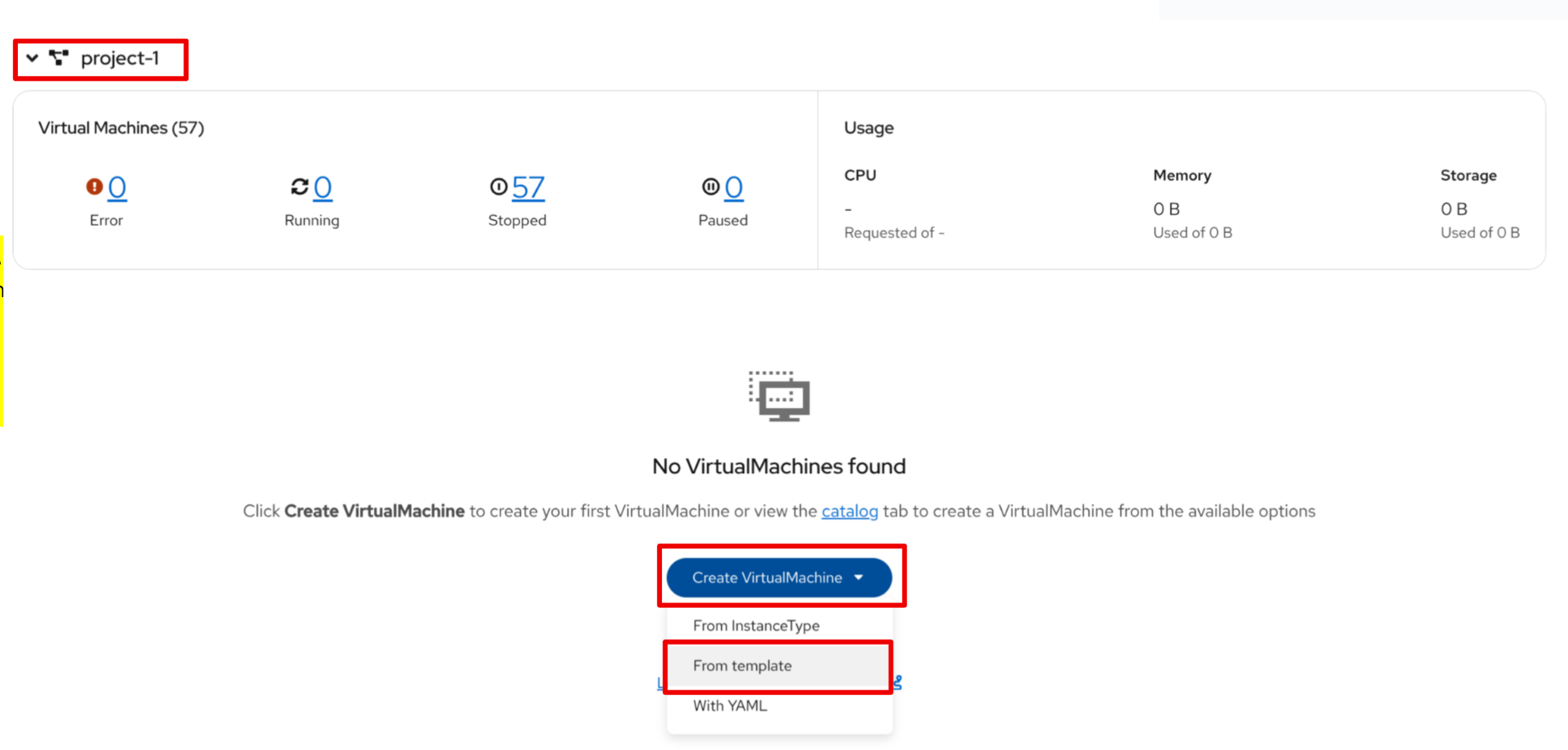

Depuis la colonne d’aperçu des machines virtuelles, cliquez sur le bouton Create VirtualMachine et sélectionnez From template dans le menu déroulant.

Les VMs peuvent aussi être créées depuis un assistant InstanceType ou en saisissant une définition YAML personnalisée, mais pour ce scénario de lab actuel, nous allons nous en tenir à la création de VMs basées sur des templates existants.

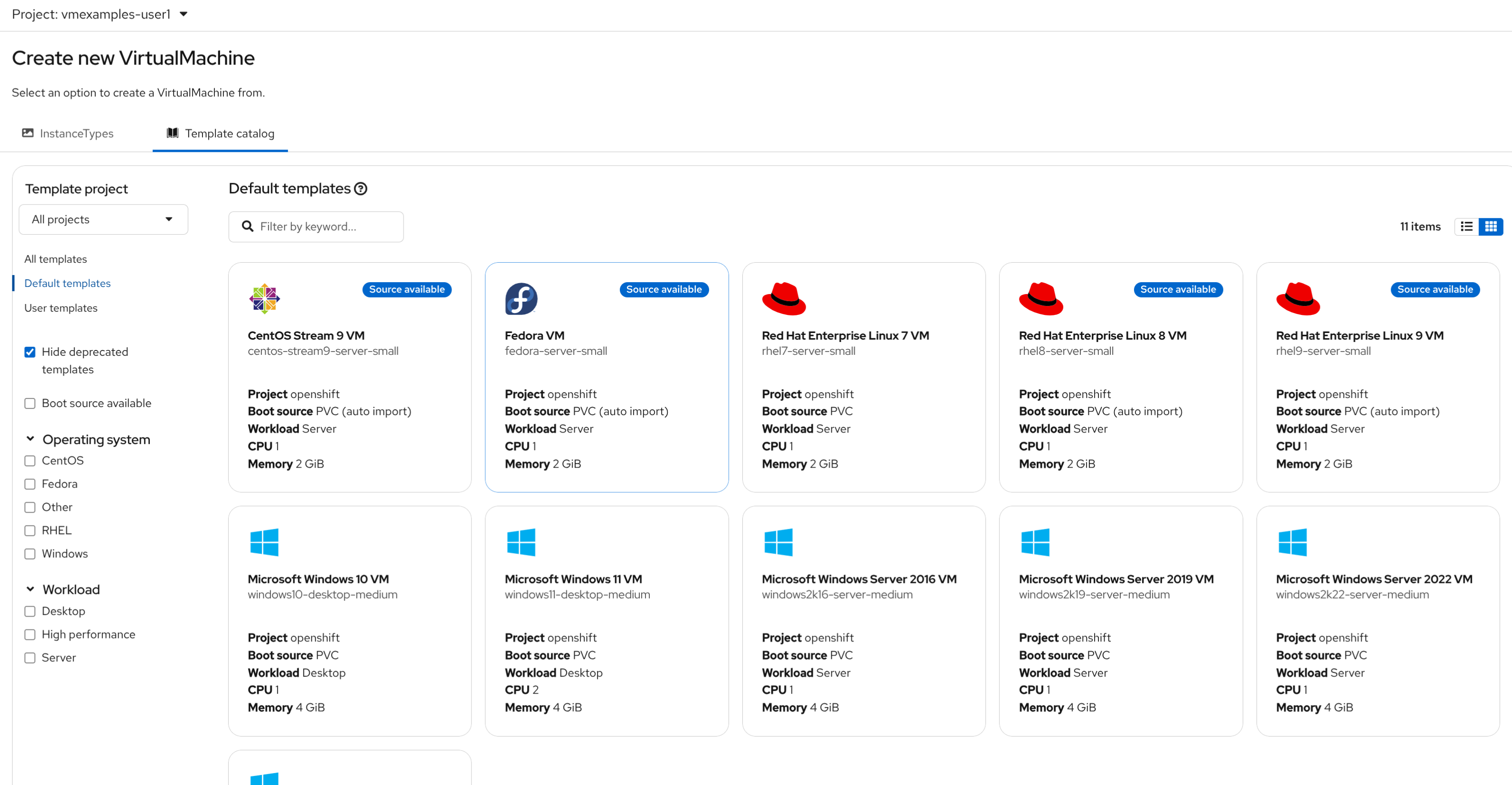

Vous serez redirigé vers l’écran Catalog, où un certain nombre de tuiles apparaîtront, montrant les templates de VM prédéfinis disponibles.

En examinant la liste des templates disponibles, vous remarquerez que certains ont un badge bleu qui indique Source available. Ce sont des templates qui utilisent des images sources fournies par Red Hat

En deployant votre propre cluster environnement, vous pourrez personnaliser les options disponibles, vous pouvez choisir de modifier la disponibilité de ces sources de boot par défaut, et/ou supprimer ces disques sources, en faveur de la création de disques personnalisés pour les besoins de votre organisation.
Sélectionnez la tuile Fedora VM.

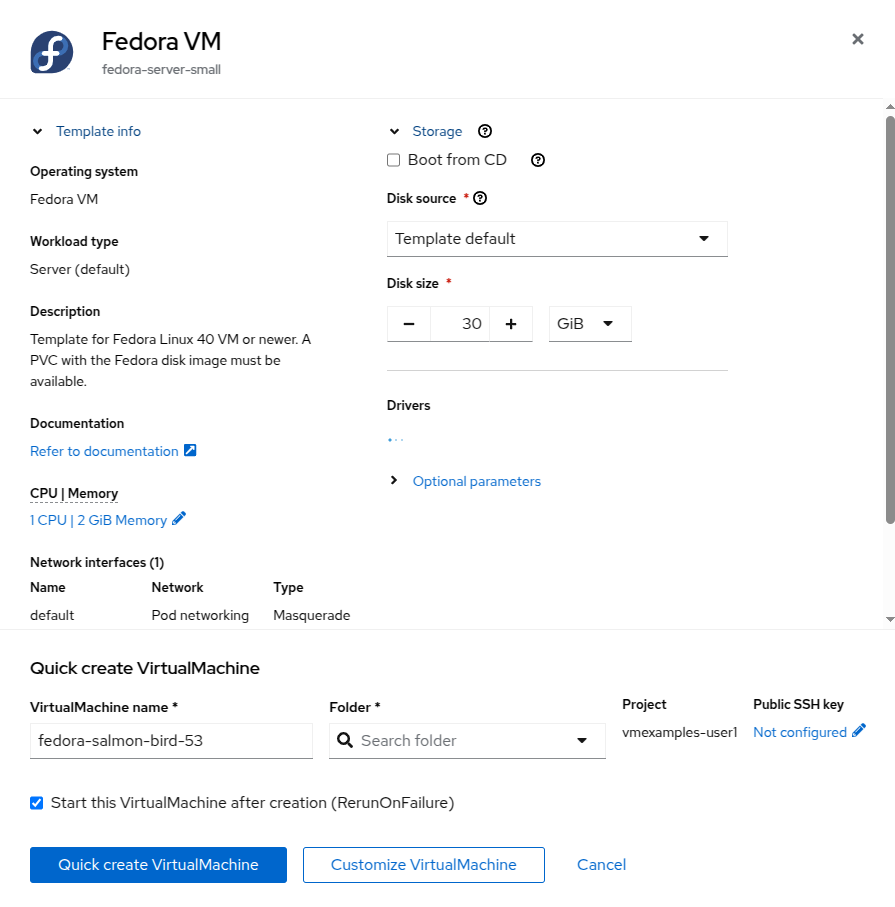

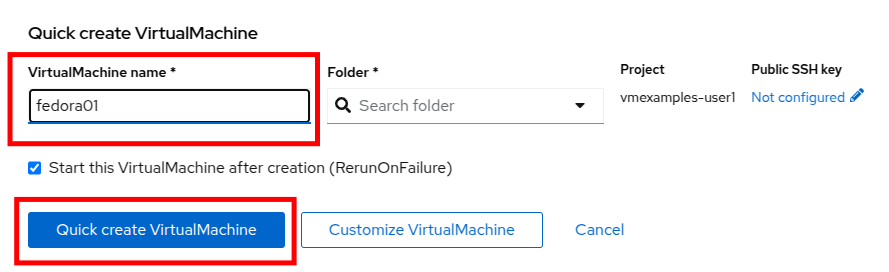

Changez le nom en fedora01 et appuyez sur Quick create VirtualMachine.
Nous retournerons à notre vue en arborescence et il est possible de voir les informations sur notre nouvelle VM dans la colonne d’aperçu des machines virtuelles. Remarquez aussi que nous voyons maintenant notre project vmexamples-userX listé dans la colonne de droite car il contient désormais une VM.

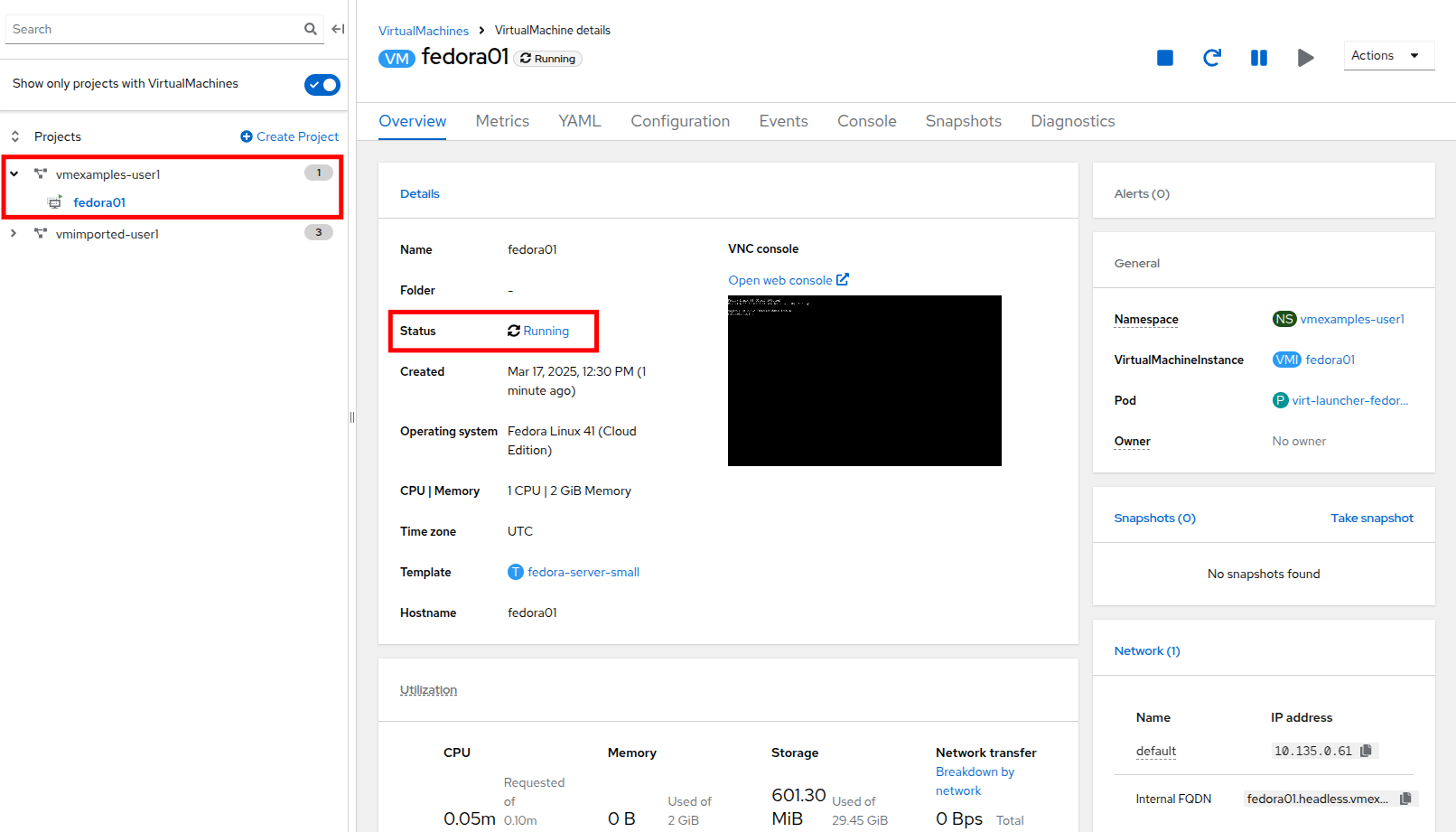

Si nous regardons attentivement, nous pouvons voir le statut de la VM passer de Provisioning à Starting et finalement Running quand elle est prête.

Pendant ce temps, le storage provider a cloné le disque du template pour qu’il puisse être utilisé par la machine virtuelle nouvellement créée. Le temps que cela prend peut varier en fonction du storage provider utilisé pour créer le disque de boot, et de la charge actuelle sur le système.

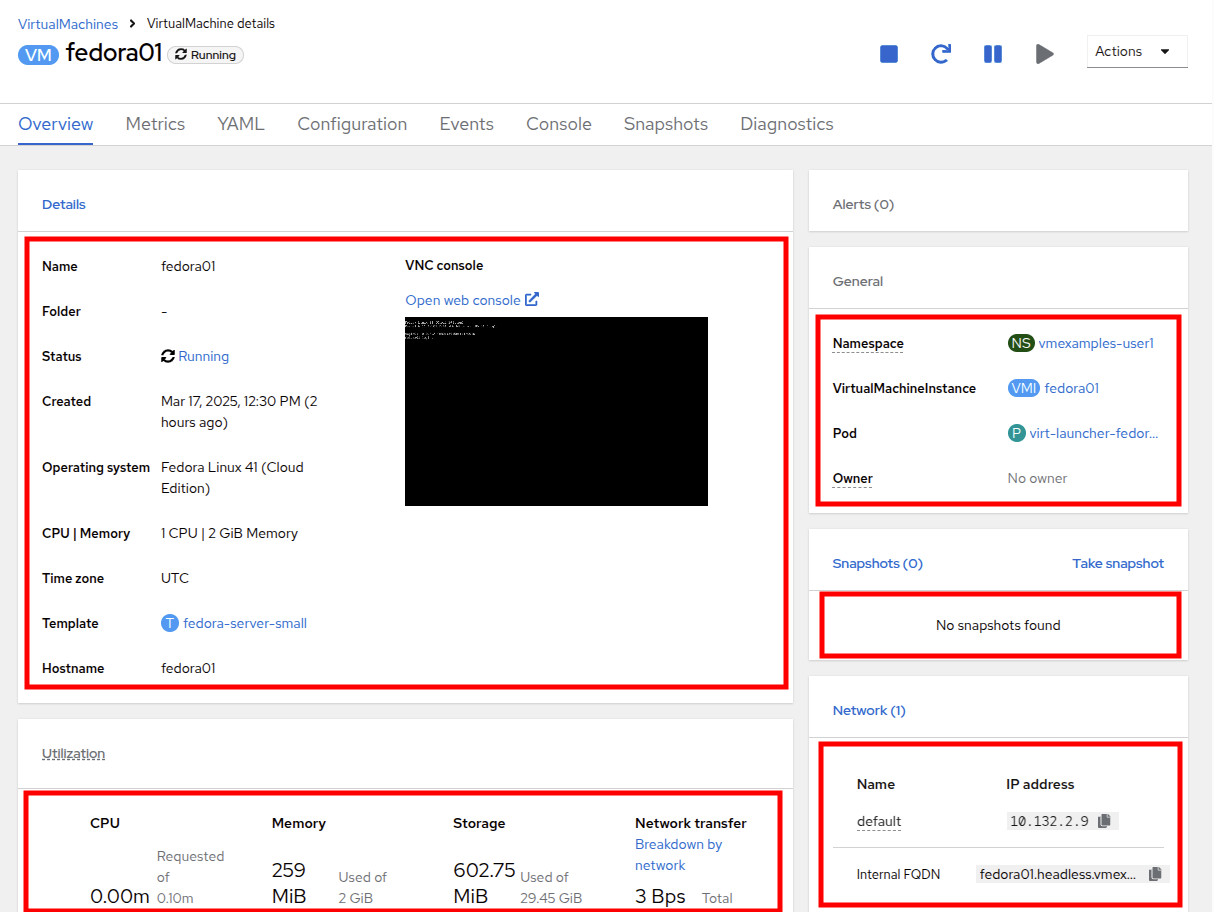

Une fois la machine virtuelle passé en status running, nous pouvons explorer davantage la page Overview.
- Details : Cette tuile nous montre des informations sur notre VM, y compris son nom, son statut, l’heure de création, l’OS, les ressources virtuelles, et le template à partir duquel elle a été créée. Elle contient aussi un terminal VNC miniature, et la possibilité de lancer une console web en plein écran.
- General : Cette tuile nous montre des informations spécifiques à OpenShift, y compris le Namespace (Project), le nom de l’instance, et le pod Kubernetes où le guest OS s’exécute.
- Snapshots : Cette tuile nous donne des informations sur les snapshots existants, et dispose aussi du bouton pour créer rapidement un snapshot.
- Network : Cette tuile nous donne l’adresse IP de la machine virtuelle sur le software-defined network (SDN) et son hostname interne. Si aucun réseau supplémentaire n’est défini, les VMs sont automatiquement attachées au pod network. Plus tard dans ce lab, nous explorerons les options de réseau avancées, et comment personnaliser la connectivité pour les VMs.
- Utilization : Cette tuile nous donne un aperçu des ressources actuellement utilisées par cette machine virtuelle, y compris le CPU, la Mémoire, le Stockage, et le débit Réseau.

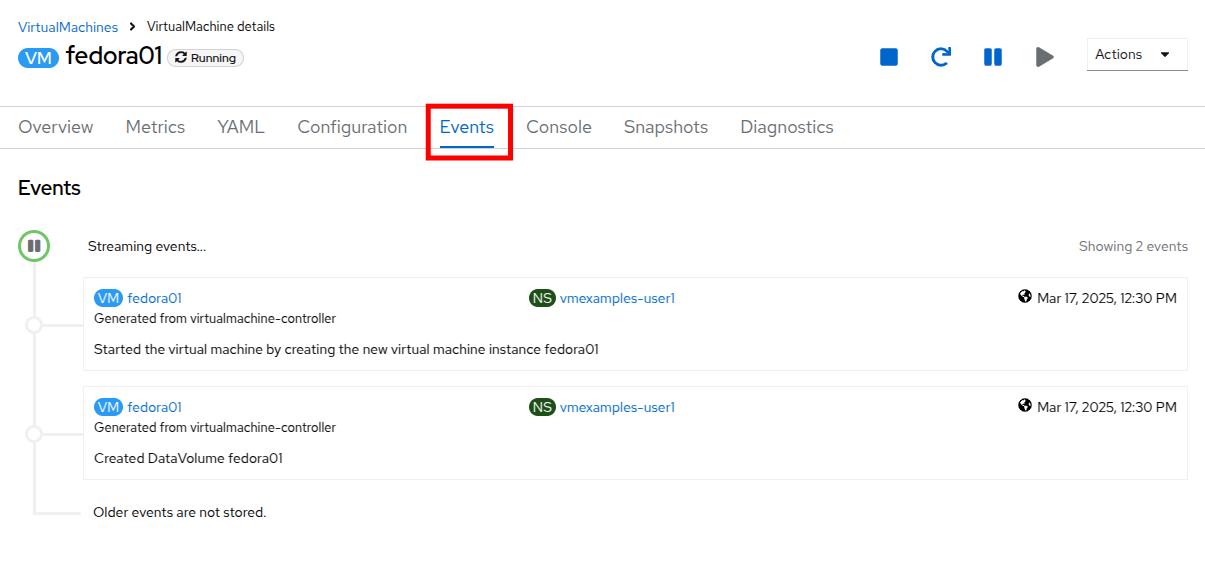

Après avoir fini de regarder les détails de la VM, cliquez sur l’onglet Events pour voir quelques détails sur le processus de provisioning qui vient d’avoir lieu. S’il y a des problèmes avec la création de la VM, ils apparaîtront aussi dans cet onglet. Les événements suivants ont eu lieu pendant la création :
- Un DataVolume a été créé. Les DataVolumes sont utilisés pour gérer la création d’un disque de VM, abstrayant le processus de clone ou d’importation sur le stockage natif OpenShift pendant le workflow de création de la machine virtuelle.
- Un autre event nous indique que la VM_ Fedora01 a été démarrée.

Administration des VMs

Administrer et utiliser des machines virtuelles, c’est plus que simplement créer et personnaliser leur configuration. En tant qu’administrateur de la plateforme, nous devons aussi être capables de contrôler les états de la VM et de déclencher des live migrations (migrations à chaud) afin de pouvoir équilibrer les ressources, effectuer des tâches de maintenance, et reconfigurer les nodes de notre cluster.

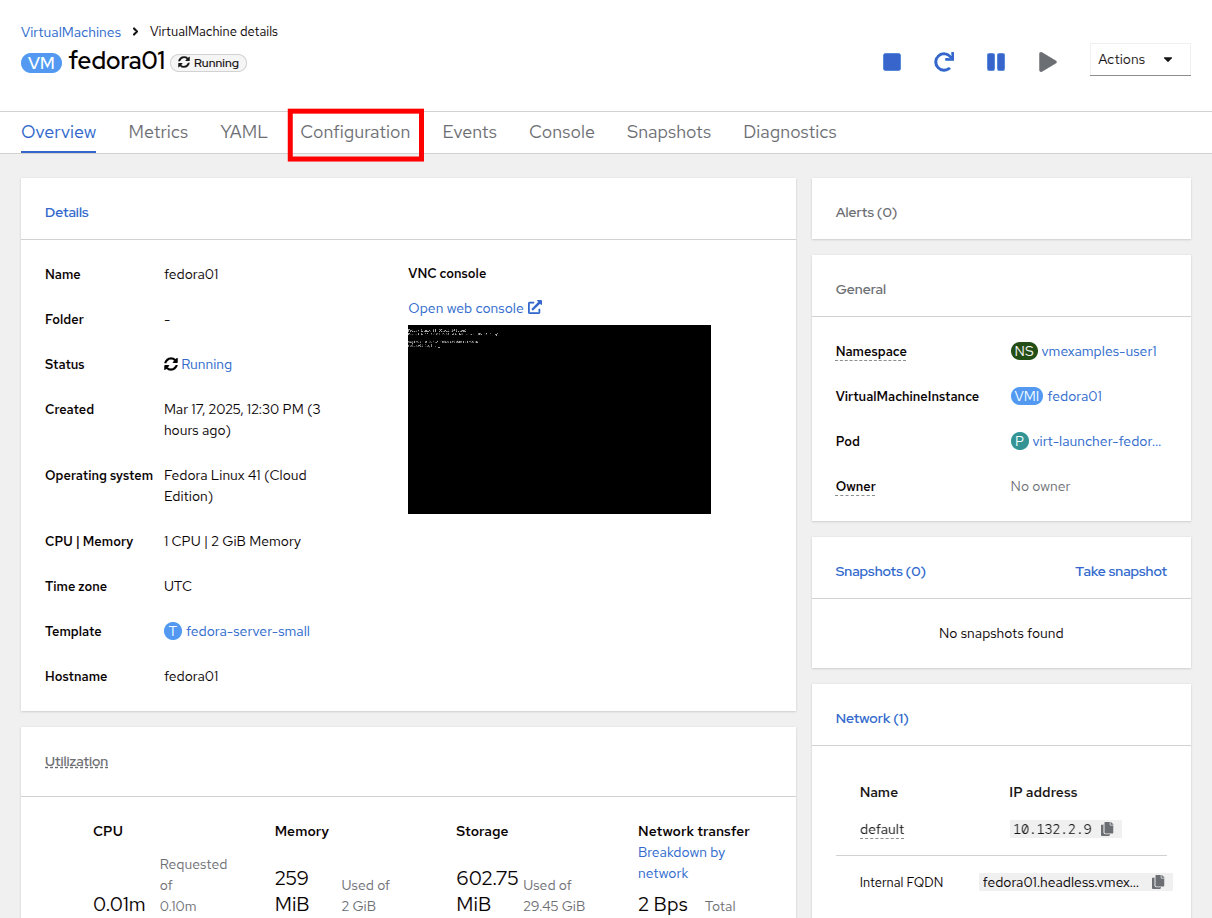

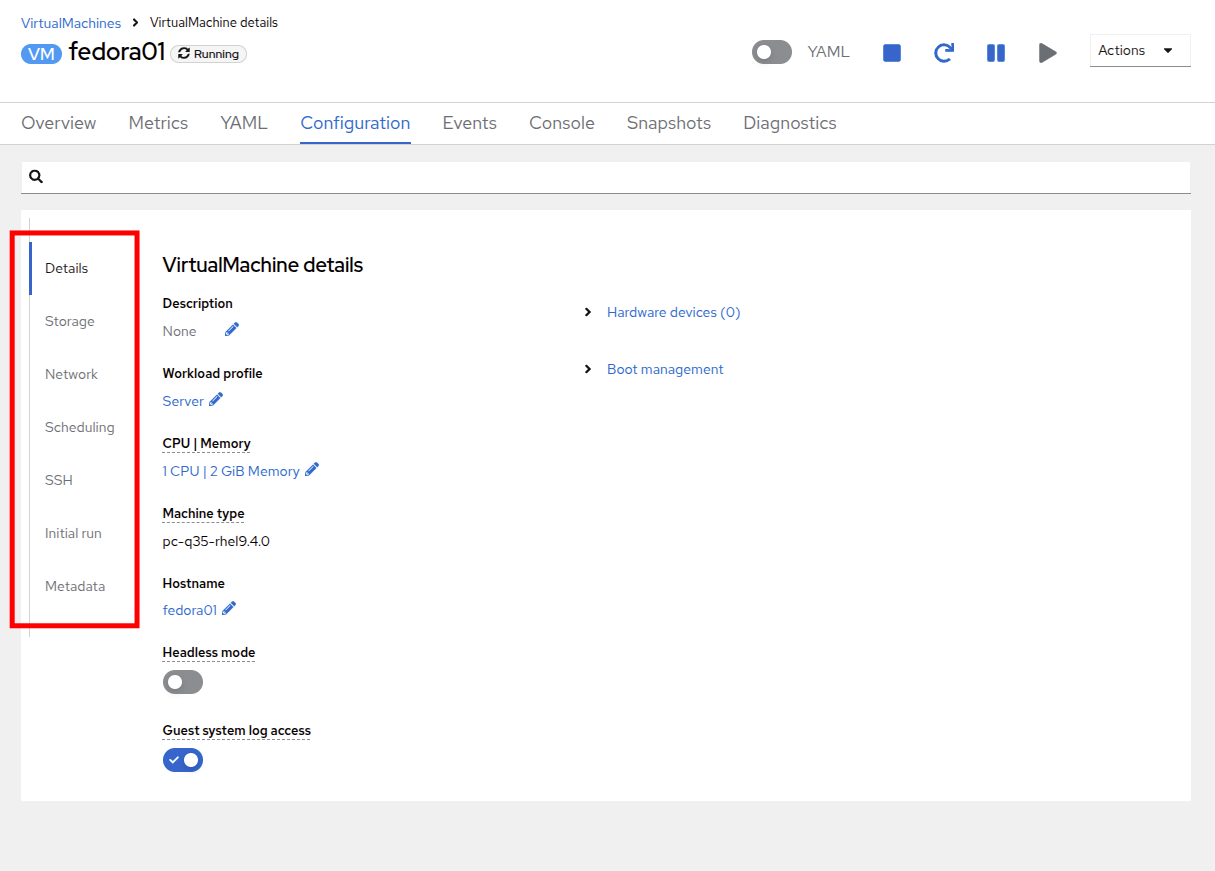

Cliquez sur l’onglet Configuration, c’est le point d’entrée pour modifier les ressources de la machine virtuelle.

Il inclut sept sous-onglets :
- Details : Cet onglet présente toutes les caractéristiques physiques de la VM dans un seul panneau. D’ici, vous pouvez éditer divers descripteurs et configurations matérielles de base, y compris modifier le cpu ou la mémoire, changer le hostname, attacher des périphériques en passthrough, et modifier l’ordre de boot.
- Storage : Cet onglet liste les disques attachés au système et vous permet d’ajouter de nouveaux disques au système. Si le guest OS est configuré avec l’agent qemu utilisé sur OpenShift Virtualization, il liste également les filesystems. Ici, il est possible d’attacher des ConfigMaps, des Secrets, et des Service Accounts comme disques supplémentaires. C’est utile pour passer des données de configuration aux applications s’exécutant dans la machine virtuelle.
- Network : Cet onglet montre les interfaces réseau actuelles configurées pour la VM et vous permet d’en ajouter de nouvelles.
- Scheduling : Cet onglet inclut des options de configuration avancées indiquant où la VM devrait s’exécuter et la stratégie à suivre pour l’éviction. Cet onglet est utilisé pour configurer des règles d'(anti)affinity, configurer des node selectors et des tolerations, et d’autres comportements qui affectent sur quels nodes du cluster la VM peut être scheduled.
- SSH : Cet onglet vous permet de configurer l’accès à distance à la machine en créant un service SSH sur un load-balancer configuré, ou en injectant des clés SSH publiques si la fonctionnalité est activée.
- Initial run : Cet onglet nous permet de configurer un cloud-init pour Linux ou un sys-prep pour les os Windows, y compris la définition des commandes à exécuter au premier boot, telles que l’injection de clés SSH, l’installation d’applications, la configuration réseau, et plus encore.
- Metadata : Cet onglet montre les Labels et Annotations actuels appliqués à la machine virtuelle. Modifier ces valeurs peut nous aider à tagger nos machines pour des objectifs spécifiques, ou nous aider à activer des workflows automatisés en identifiant les machines de manière unique.
Vous pouvez cliquer sur chacun de ces onglets pour les explorer à votre guise, mais pour finir cette partie du workshop, concentrons-nous spécifiquement sur le stockage et le réseau.

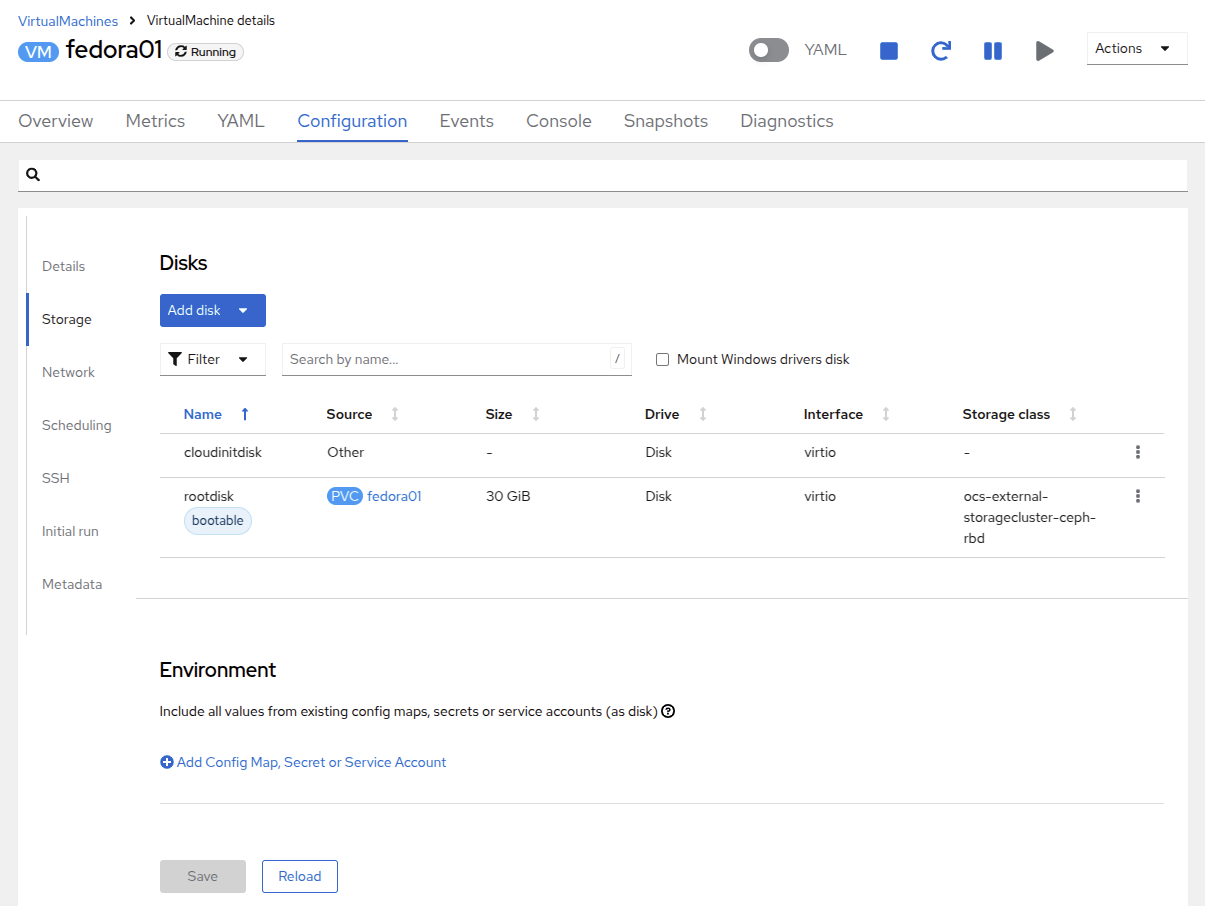

Listez les disques associés à la VM en cliquant sur l’onglet Storage :

Dans cet environnement, la StorageClass par défaut, qui définit la source et le type de stockage utilisé pour le disque, s’appelle ocs-external-storagecluster-ceph-rbd. Ce stockage est le type par défaut fourni par OpenShift Data Foundation (ODF) pour exécuter des machines virtuelles. Chaque storage provider a différentes storage classes qui définissent les caractéristiques du stockage soutenant le disque de la VM.

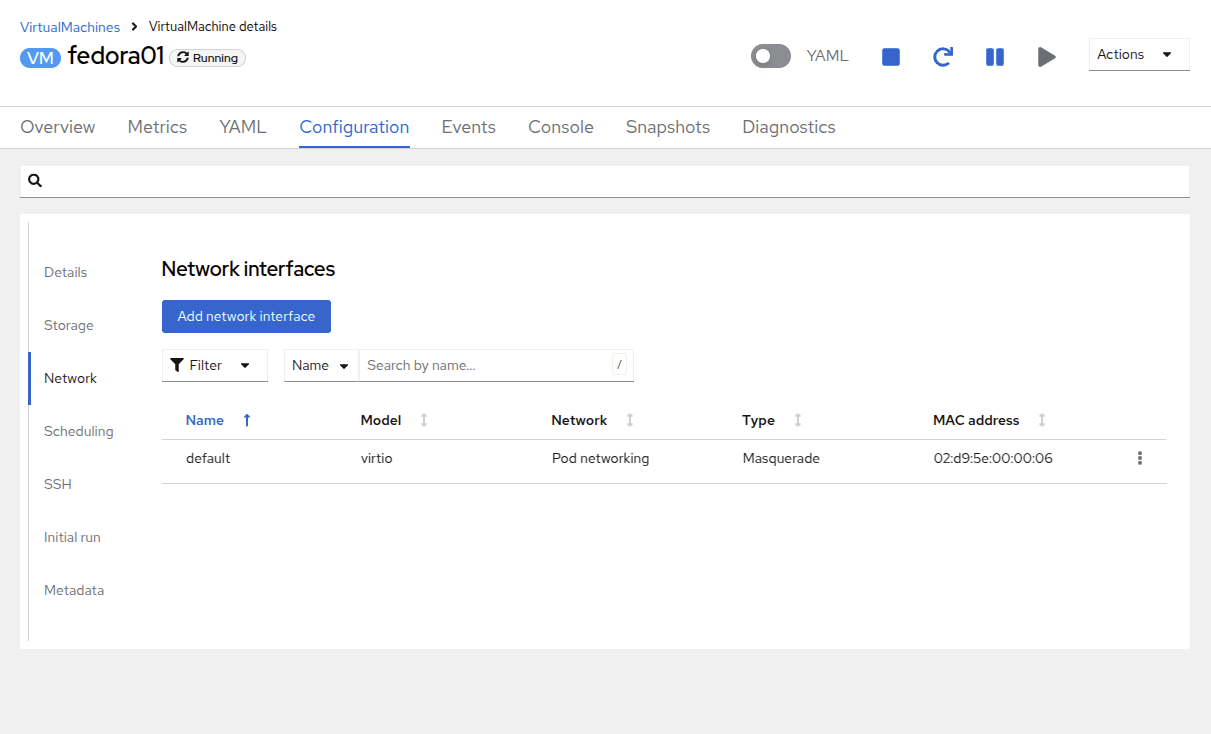

Examinez les interfaces réseau attachées à la VM en cliquant sur le sous-onglet Network :

Quand une VM est créée, une interface sur le réseau Pod Networking de type masquerade est créée par défaut. Elle connecte la VM au SDN et fournit un accès depuis la VM vers l’extérieur du cluster OpenShift. D’autres VMs, et Pods, dans le cluster peuvent accéder à la machine virtuelle en utilisant cette interface.

De plus, une VM connectée au SDN peut être accédée de l’extérieur en utilisant une Route, ou un Service de type load balancer, ou même avoir une Network Attachment Definition configurée pour permettre un accès direct aux réseaux externes, un concept que nous explorerons plus en détail plus tard.

Contrôler l’État d’une VM

En tant qu’utilisateur avec les permissions pour nécessaire pour gérer votre projet OpenShift : vous pouvez arrêter (stop), démarrer (start), redémarrer (restart), mettre en pause (pause), et sortir de pause (unpause) les machines virtuelles depuis la console web.

Cliquez sur l’onglet Overview pour revenir à l’écran pricipale.

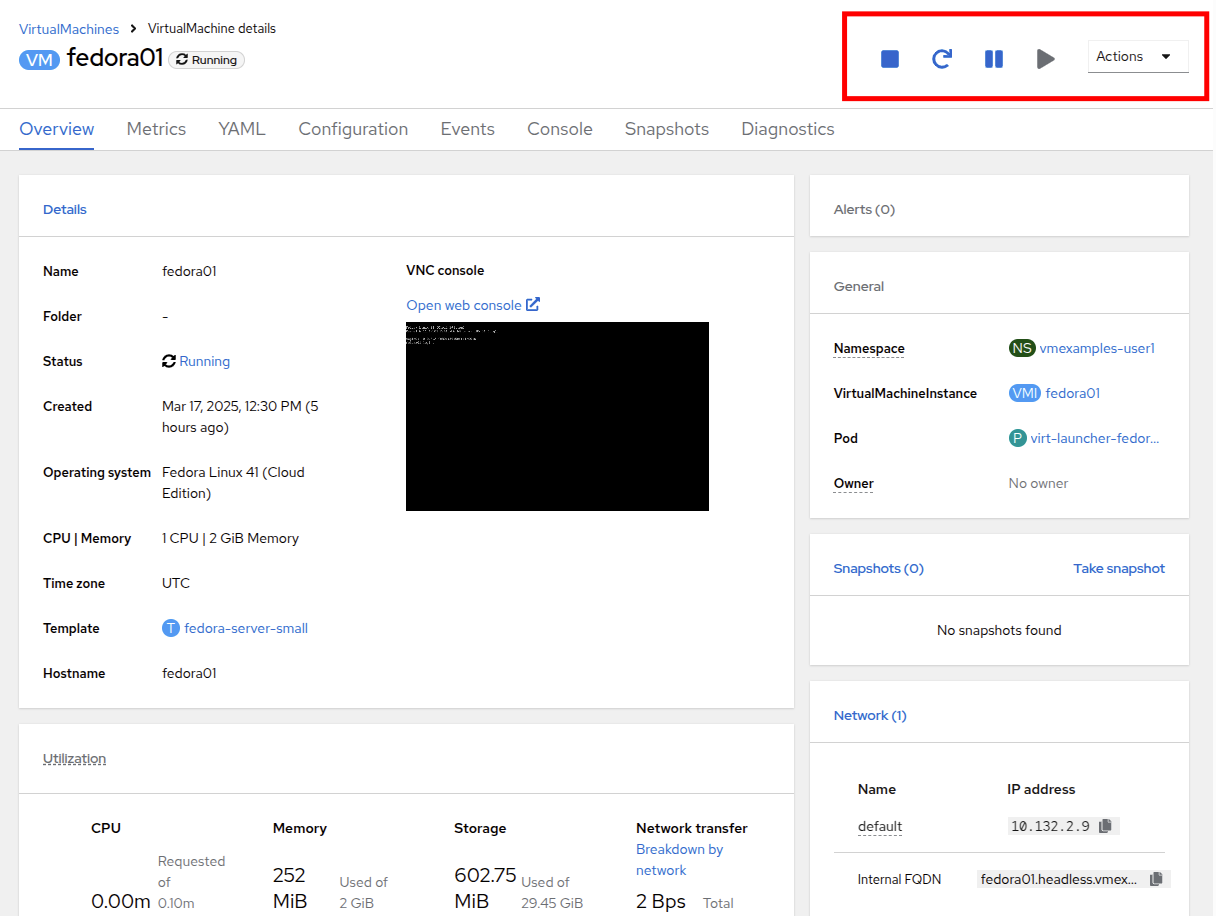

Dans le coin supérieur droit, vous remarquerez des boutons de raccourci pour l’état d’exécution : stop, restart, pause, et start. Ainsi qu’un menu déroulant intitulé Actions.
- Stop : Lance un graceful shutdown de la Machine Virtuelle.
- Restart : Envoie un signal au système d’exploitation pour reboot la Machine Virtuelle. Une interaction avec le guest OS est nécessaire pour que cela fonctionne correctement.
- Pause : Le processus est gelé sans accès supplémentaire aux ressources CPU et I/O, mais la mémoire utilisée par la VM au niveau de l'hyperviseur restera allouée.
- Start : Démarre une machine virtuelle arrêtée. Il sera grisé si la machine est déjà en cours d’exécution.

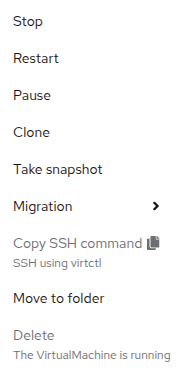

Bien que les boutons de raccourci soient pratiques, vous pouvez aussi accéder à ces options et à d’autres en cliquant sur le menu Actions et en regardant les options disponibles dans la liste déroulante.

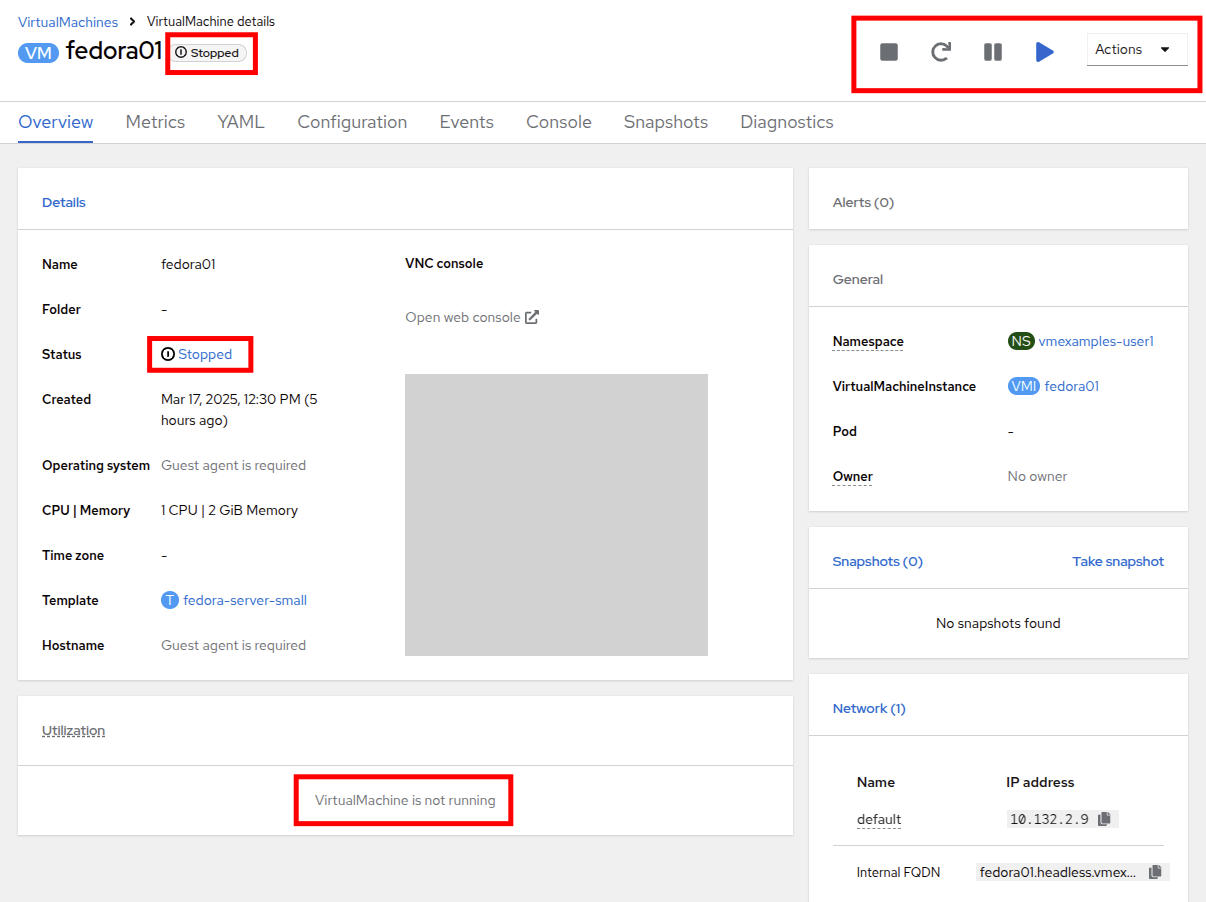

Appuyez sur le bouton Stop et attendez que la Machine Virtuelle soit à l’état Stopped.

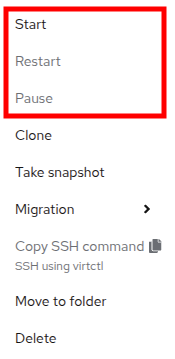

En cliquant sur Actions, l’option Start apparaît, et les options Restart et Pause sont grisées.
Cliquez sur Start, et attendez le statut Running.

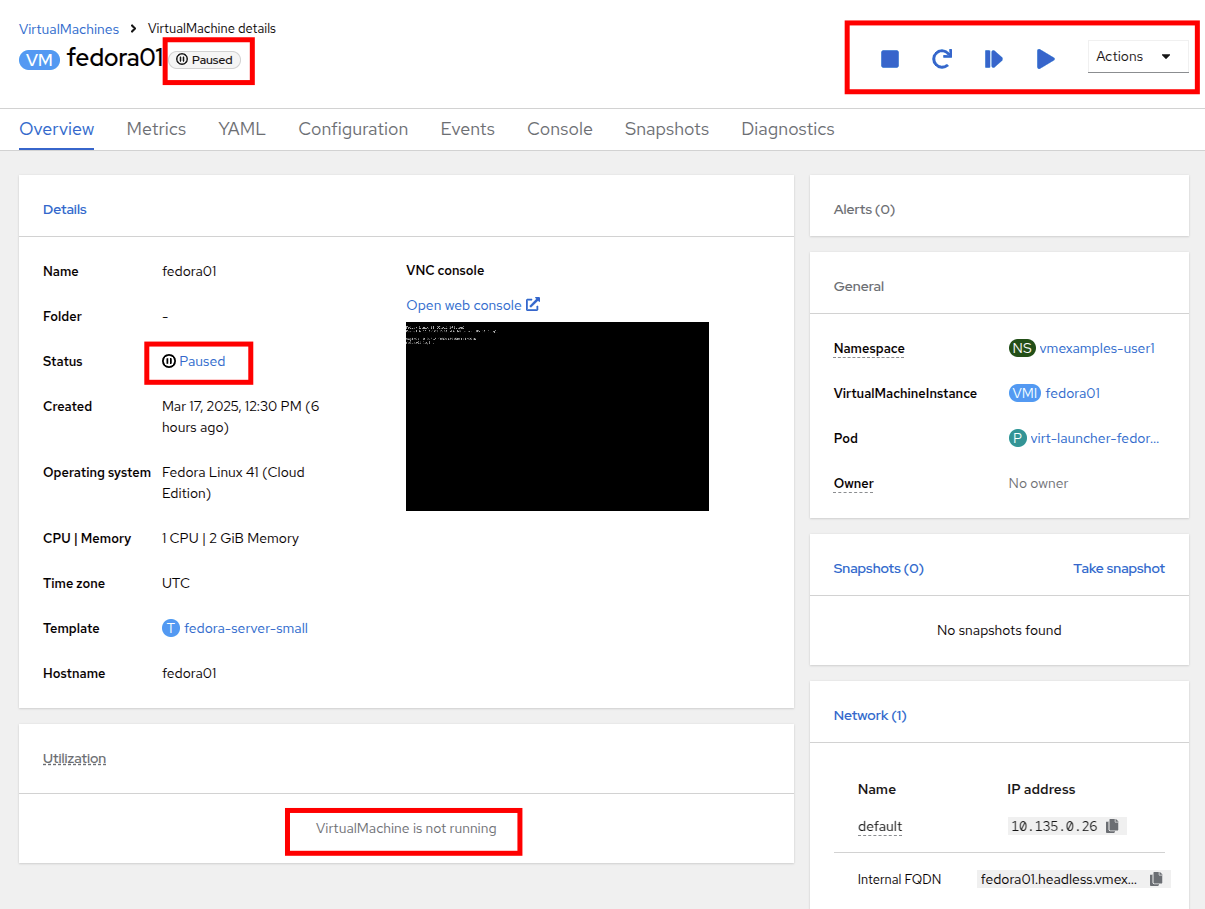

En utilisant le menu Actions, ou le bouton de raccourci, appuyez sur l’option Pause. L’état de la Machine Virtuelle changera en Paused.
Sortez la Machine Virtuelle de pause en utilisant le menu Actions et l’option Unpause, ou en utilisant le bouton de raccourci.

Effectuer une Live Migration

Dans cette section, nous allons migrer la VM d’un node OpenShift à un autre sans arrêter la VM. La Live migration (migration à chaud) nécessite un stockage ReadWriteMany (RWX) pour que les disques de la VM puissent être montés à la fois sur les nodes source et de destination en même temps. OpenShift Virtualization, contrairement à d’autres solutions de virtualisation que vous connaissez peut-être, n’utilise pas de datastores monolithiques montés sur chaque membre du cluster qui contiennent de nombreux disques de VM pour de nombreuses VMs différentes. Au lieu de cela, chaque disque de VM est stocké dans son propre volume qui n’est monté que quand et où il est nécessaire.

Pour voir le node physique sur lequel la machine virtuelle s’exécute, cliquez sur le nom du Pod virt-launcher-fedora01-uuid qui se trouve sous la tuile General sur la page Overview.

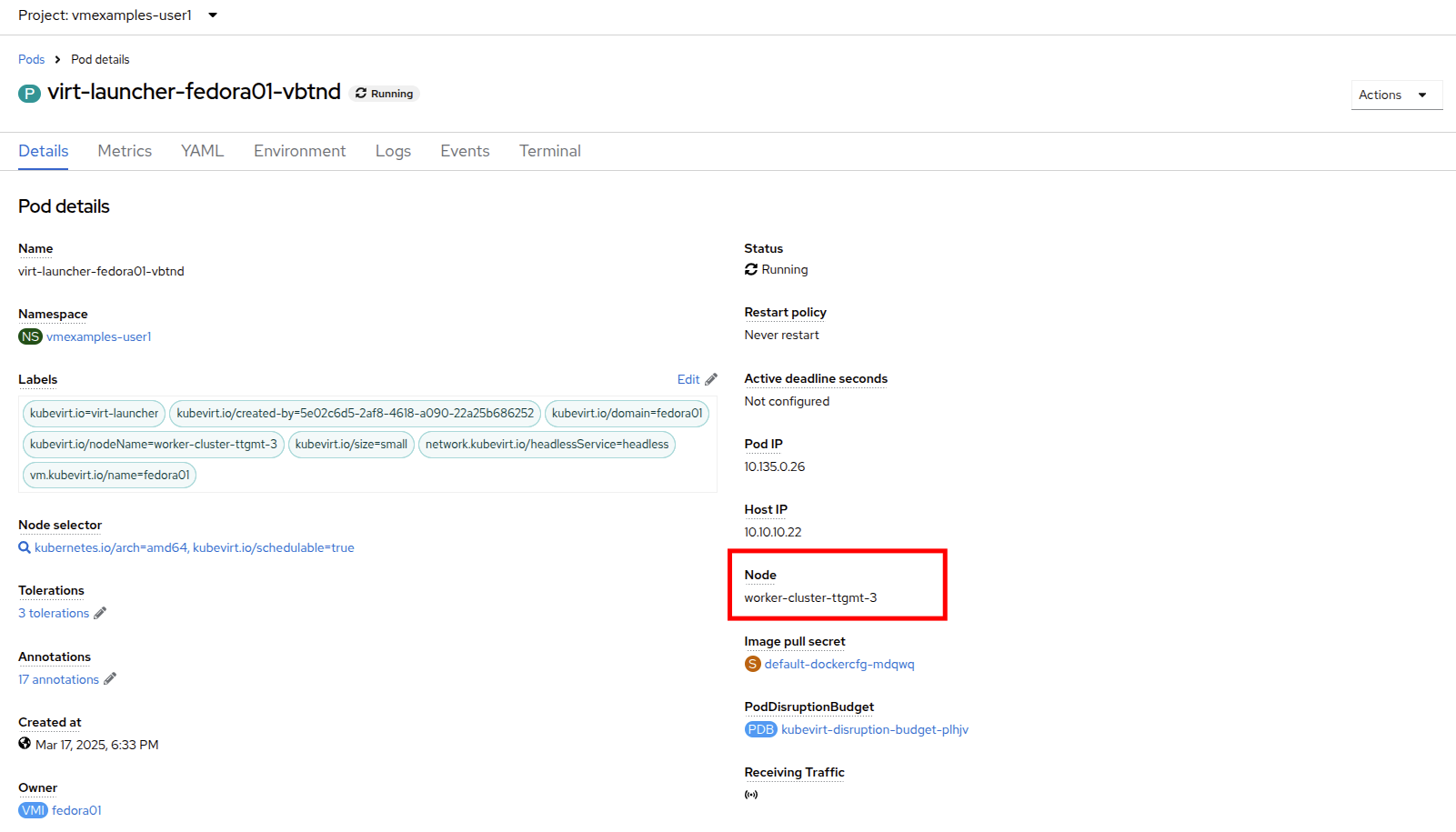

Cela ouvrira la page de détails du Pod. Cherchez l’en-tête de section appelé Node et regardez le nom du worker sur lequel le pod s’exécute. Dans cette capture d’écran, il s’exécute sur worker-cluster-ttgmt-3.
Cliquez sur le bouton "précédent" de votre navigateur pour retourner à la page Overview.
En utilisant le menu Actions, sélectionnez l’option Migration → Compute.

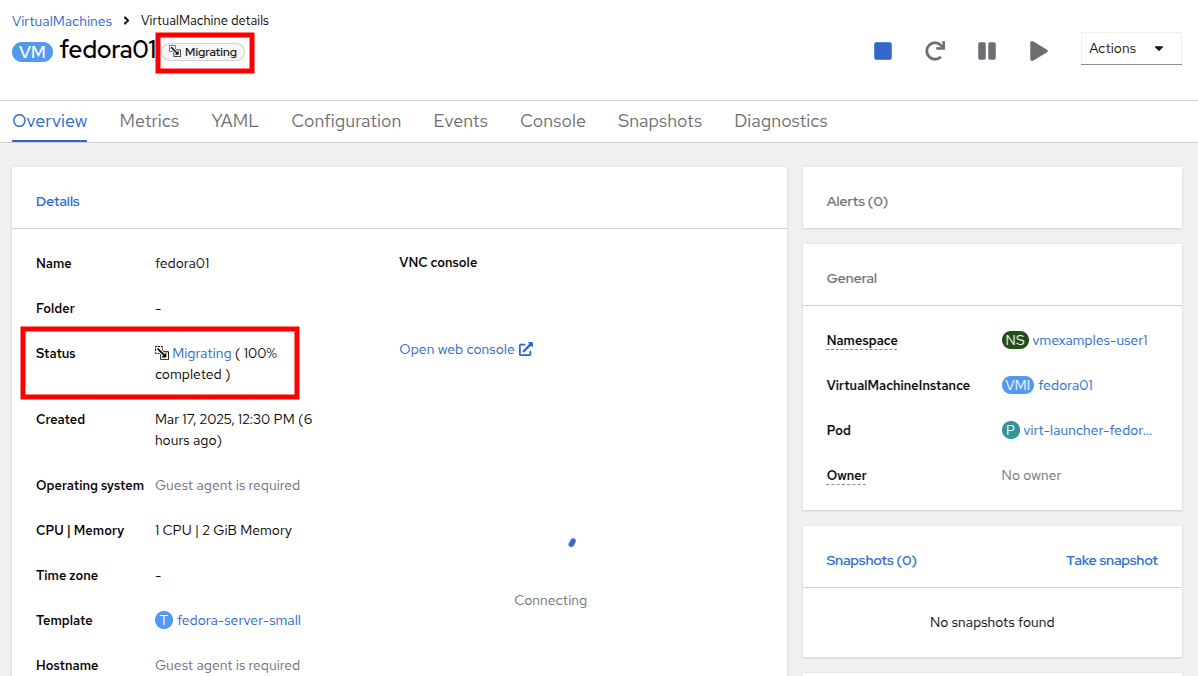

Après quelques secondes, la VM changera son statut en Migrating et vous pourrez suivre sa progression.

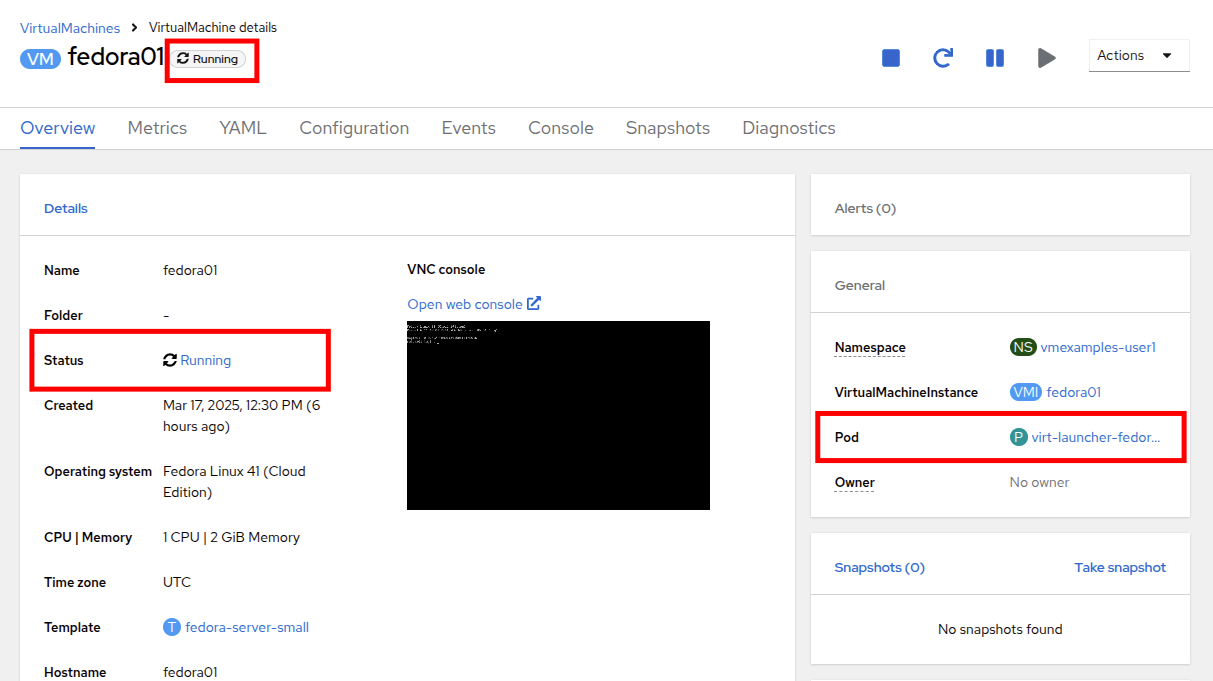

Quand la migration sera terminée, la VM reviendra au statut Running, mais elle se trouvera sur un nouveau node. Cliquons sur le nom de notre pod virt-launcher-fedora01-uuid pour vérifier.

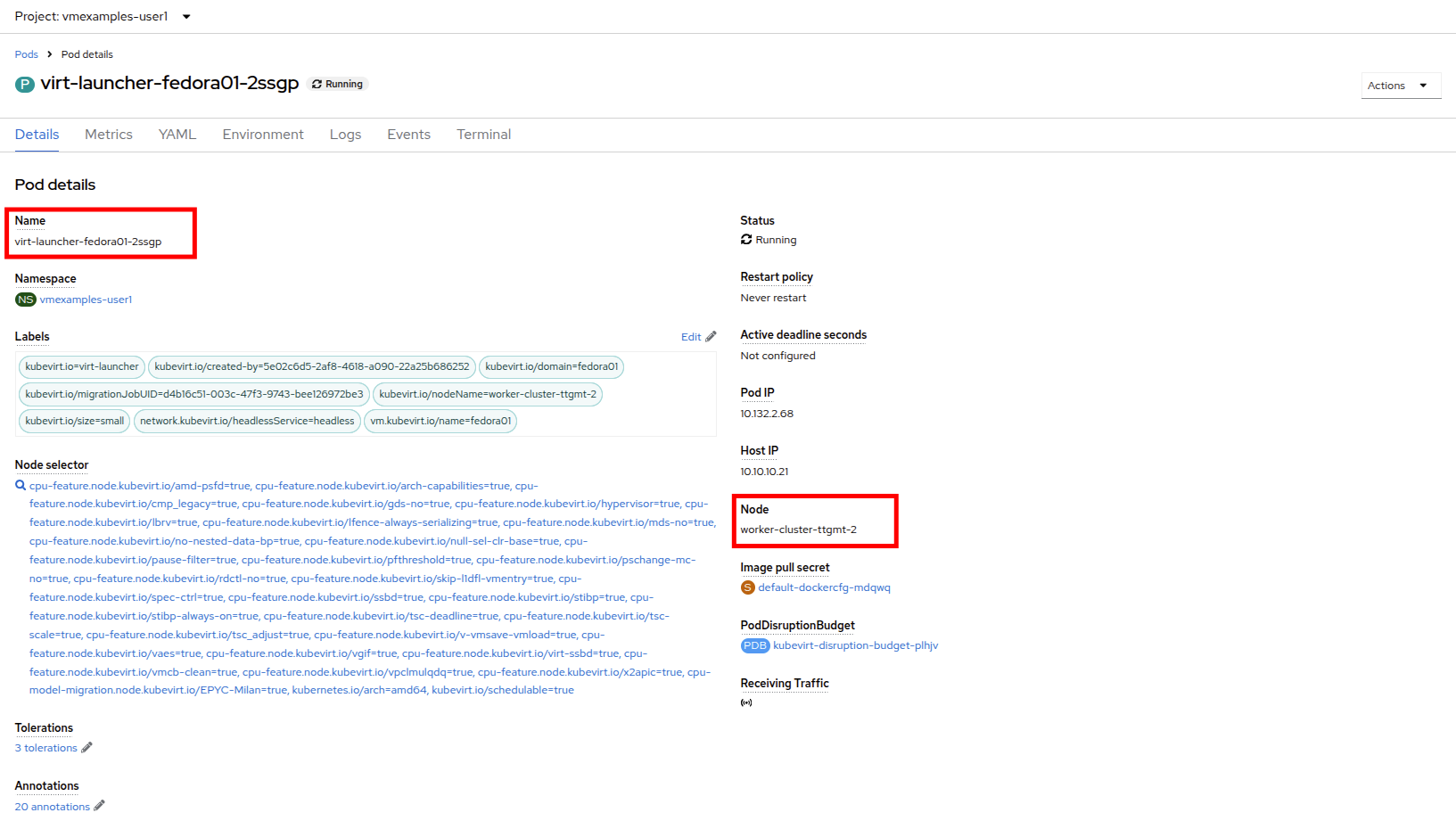

Nous pouvons maintenant voir que la machine virtuelle se trouve sur un nouveau node, dans l’image worker-cluster-ttgmt-2, et que le pod lui-même réside maintenant dans un nouveau pod avec un nouvel ID unique, car le processus de live migration transfère l’instance de VM vers un nouveau pod sur un nouveau worker node sans interruption.

Conclusion

Dans cette partie du lab, nous avons fait un tour d’horizon de l’environnement de gestion Virtualization dans OpenShift Virtualization, et effectué quelques tâches de gestion de base des machines virtuelles, y compris la gestion de l’état des VMs et la live migration entre les hôtes physiques. Ces deux tâches sont courantes et souvent nécessaires en tant qu’administrateurs de plateforme et constituent un excellent moyen de vous familiariser avec certaines fonctionnalités de base disponibles lorsque vous travaillez avec des VMs dans OpenShift Virtualization.
